Deze casemod is een van de mooiste casemods in de casemod collectie. De mod beschikt over een viertal printplaten aangestuurd door het moederbord van de pc. Intern in de pc kast zijn er 3 kleuren verlichtingen aangebracht. De gebruikte verlichtingen zijn samengesteld uit de eerder gebruikte verlichtingen op deze site uit de zogenaamde 'bike - casemods'.

Toch zit er een stukje ontwikkeling in het geheel doordat er is nagedacht over het in-, en uitschakelen van de mods als men even niet aanwezig is.

    Om het geheel aan te sturen zijn er verschillende printjes gebruikt om het geheel aan te sturen. Ik heb hierbij gedacht over het maken van een stuk extra software, maar achteraf bleek dat er een hele simpele (overbodige) hardware oplossing te verkrijgen was. Namelijk de leds van oude keyboards. De mod wordt dus eigenlijk aangestuurd door een oud USB - keyboard. Het oude keyboard is gedemonteerd, en de "Num-, Scroll en Caps Lock" zijn hierbij gebruikt ter indicatie voor de verdere aansturingelektronica.

Na een klein onderzoekje kwam ik erachter dat de "Sroll Lock" functie onder de tegenwoordige besturingssystemen normaal niet meer gebruikt wordt. Ook de Num Lock" toets staat bij normaal gebruik van de pc altijd aan. Men kan dus bij het verlaten van de computer de status met gemak op afwezig zetten door deze status toetsen om te schakelen.

Het volgende proefje dat ik heb gedaan is het controleren of dat er meerdere toetsenborden op 1 besturingssysteem tegelijk aangesloten konden worden, èn of dat de leds hiervan ook "parallel" aangestuurd zouden worden met de leds op het operationele toetsenbord. De test bewees dat dit dus gelukkig het geval was.

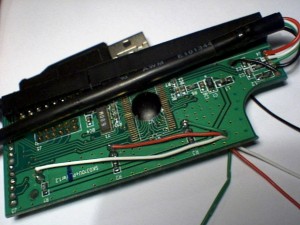

Kortom, voor deze mod heb ik dus de print van een tweede toetsenbord gebruikt, en deze met magneetstrips bevestigd op de achterzijde van mijn computer. Verder heb ik de drie signaal draden voor de data uiteraard verlengd, en via een kier in de computer naar binnen gevoerd.

Bij het maken van dit soort geavanceerdere casemods moet men rekening houden met alle mogelijke situaties die zich KUNNEN voordoen. Het is bijvoorbeeld mogelijk dat de USB connector losgeraakt van de computer. Hierop moet de elektronica dus ook op voorbereid zijn. Voor dit geval is het belangrijk dat er een extra draad bevestigd wordt aan de keyboard print. Hiervoor heb ik een SMD pull-up weerstand genomen van 10 kilo Ohm. Deze was te herkenen aan de drie cijfers 103. Deze komt vaak voor op andere willekeurige elektronische printen. De "3" staat hierbij voor 3 nullen, en de "10" komt ervoor, wat samen dus 10.000 Ohm wordt. 10 Kilo Ohm dus.

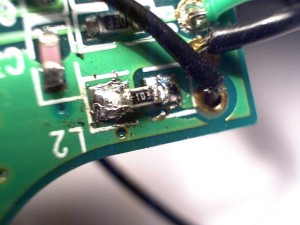

Soldeer de weerstand tussen een aard vlak en je draad. In mijn geval was er deze gelukkig al. Alleen jammer van de dikke soldeerpunt :-( ...

Bij het aansluiten van de print komt deze draad dus aan de voeding te liggen. Ik zelf had hem aan de massa gelegd van de pc, maar dit leverde mij een blauw scherm op bij het verbreken van de verbinding met de computer ;-).

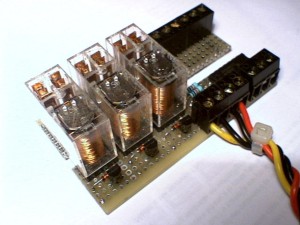

    Dit is de print die de elektronica moet gaan besturen. Voordat men begint met het maken van de schakeling is het belangrijk dat er gerealiseerd wordt wat de print moet gaan doen, en met welk doel. Dit is namelijk relevant bij het bevestigen van de draden op het relais. (maak of breek) In mijn geval was dit het doel:

• Scroll Lock: Schakelen monitor, bureaulamp en speakersets.

• Num Lock: Schakelen van alle neon.

• Caps Lock: Inschakelen demo mode neon (alleen actief als Num Lock "1" is).

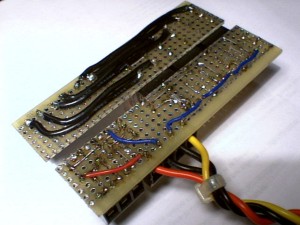

In mijn geval zijn de stroom afnemers redelijk groot (Monitor bijvoorbeeld < 3 Ampere) , daarom heb ik ook dikke draden gebruikt. Zie afbeeling:

Ook deze schakeling heb ik met sterke magneetstrips bevestigd binnen de pc.

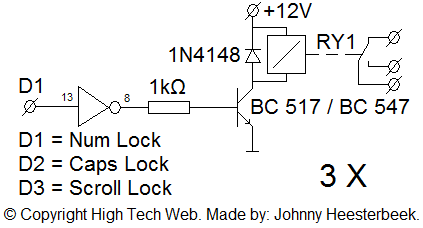

De interne elektronica van dit geheel is als volgt: Via een het oude HCT ictje "7404" worden alle signalen geïnverteerd, zodat via een drie 1 kilo Ohm weerstandjes, de transistoren "BC517" het relais aan kunnen aansturen. Over het relais zit een blusdiode bevestigd. Hier volgt het schema van de relatief eenvoudige schakeling: Let op, deze schakeling moet dus 3 maal gebouwd worden.

Met de uitgangen van dit printje schakelde ik gewoon de printjes van mijn neon buisjes, inclusief de verlichtte ventilator in de pc. In principe is iedere lichtbron hiervoor te gebruiken, zolang deze geschakeld kan worden door het gebruikte relais. ( denk wel aan vrijgekomen warmte in de pc )

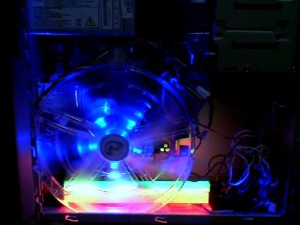

Mijn indeling was als volgt:

Bij het indelen van het geheel heb ik gekeken naar de ventilatie gaten in de kast, waar het licht ook mooi door kan. In de toekomst wil ik een multicollor - led in de behuizing zetten die de power led moet gaan vervangen. Een ander idee is om de andere kieren (deels functioneel ) te gaan verlichten. Denk aan flash cards, en USB poorten. Ook in het front van de computer is ruimte voor eventuele verlichting.
