    Het is een alarm systeem dat op analoge wijze is opgebouwd, en beschikt over een 3-cijferige-code. Het systeem is opgebouwd met behulp van heel veel losse schakelingen die via relais aan elkaar zijn gekoppeld. De relais vormen eigenlijk een soort van logische poorten.

Voorbeeld: Als de code niet ingevoerd is, en een deurpost is open dan kan de sirene gaan loeien indien er 15 seconden verstreken zijn.

Dus als al deze factoren op deze manier zijn opgesteld kan het relais voor de sirene schakelen. Verder is het ONMOGELIJK om het systeem uit te krijgen zonder de goede code in te tikken, vooral door de nieuwste upgrade: de accu. Bij iedere deurpost zit een schakelaar die een weerstand overbrugt. Hierdoor is het voor de inbreker dus niet mogelijk om een kabeltje door te knippen of kort te sluiten. In beide gevallen zal dus het alarm af gaan.

    Voor de eigenaar van dit systeem is het apparaat zeer gebruiksvriendelijk. Als de eigenaar binnen komt tikt hij/ zij de code in en het alarm staat weer op stand-by. Om vals alarm te voorkomen zal het systeem de eigenaar herinneren aan het alarm door middel van een pulserend piep signaal uit te zenden. Het signaal zal stoppen als de code goed is ingetikt.

    Het schema is zodanig veilig gemaakt dat ik met een gerust hart het schema online kan posten omdat het niet te kraken valt zolang de code niet wordt ingevoerd. En eerder heb ik in dit document al verteld hoe het zat met het doorlussen of doorknippen van kabeltjes...

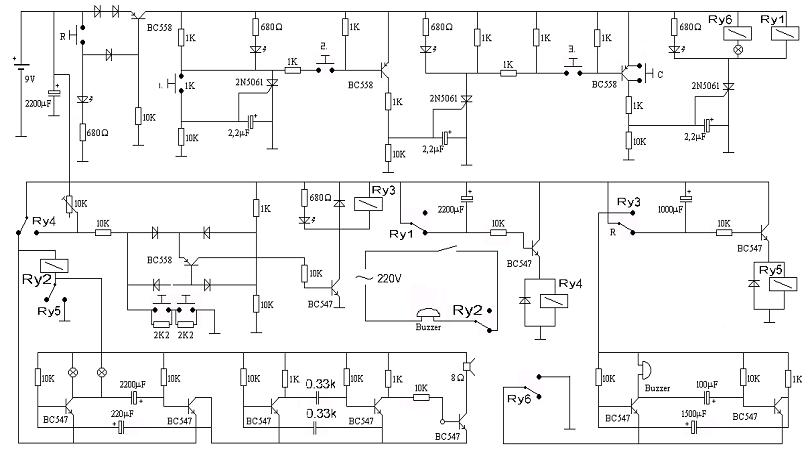

het schema:

Een groot gedeelte van dit schema is in samenwerking met www.hobbyprojecten.nl in een pdf gezet, en te downloaden: cijferslot.pdf

    In principe is het systeem in ieder huis toepasbaar, maar met de huidige technologie niet meer aan te raden. Maar voor de hobbyist is dit beslist een goedkope oplossing voor een goed huisalarm, en tevens een leuke uitdaging.

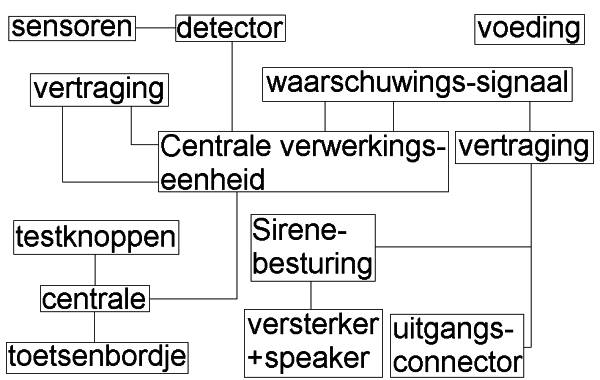

    Om de werking zo simpel mogelijk te verklaren zal ik eerst een blok schema weergeven, die ik vervolgens ga toelichten.

Zoals goed te zien is, is praktisch alles gekoppeld aan de zogenaamde CPU, de verwerkingseenheid van deze schakeling is in dit geval dus niet veel meer dan een berg relais, die een paar logische And poortjes of invertertjes betreffen.

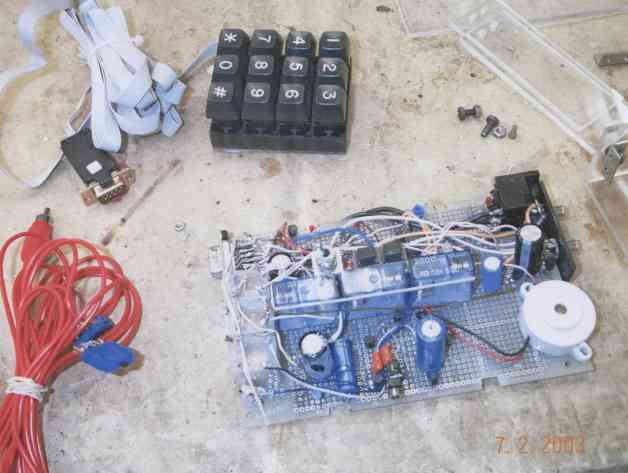

  Dit is de print...

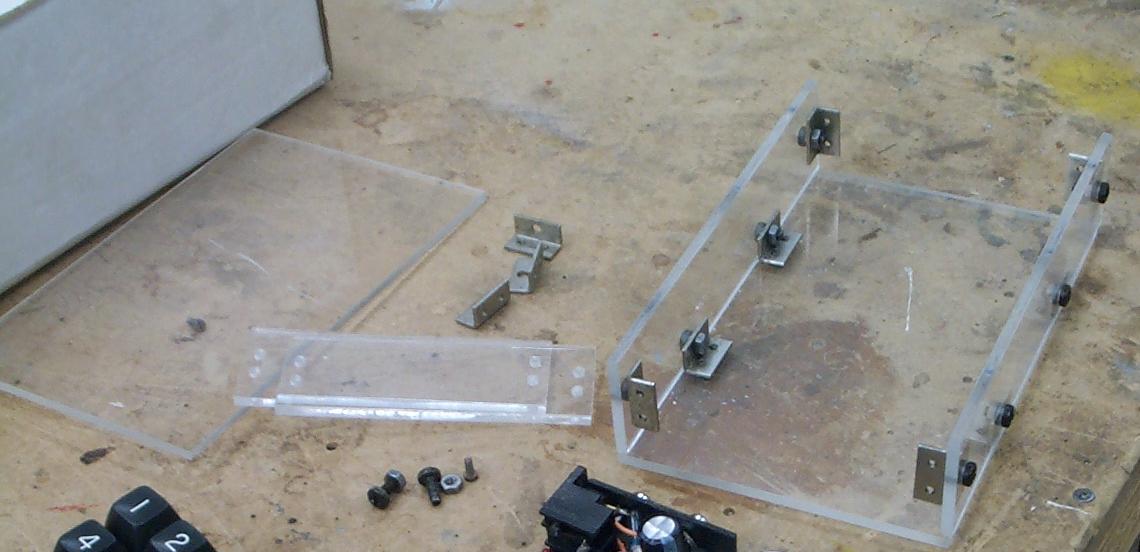

Hier gaat de print in het doorzichtige kastje van plexiglas...

Close up case...

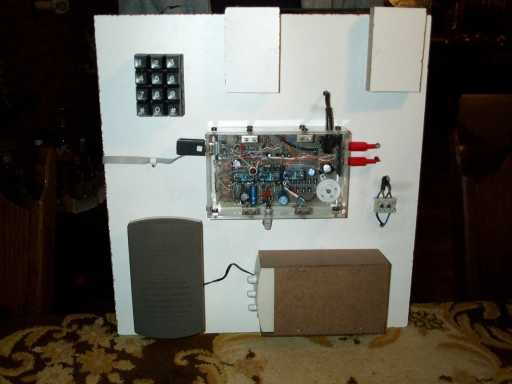

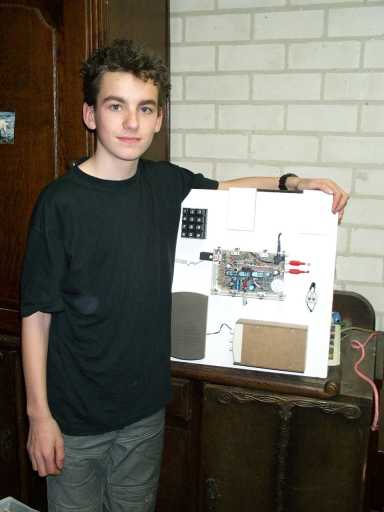

Hier volgen nog enkele foto's van het totaal, vlak voor de wedstrijd...

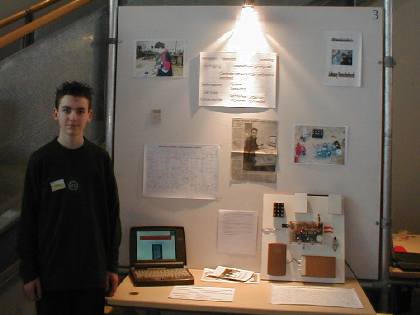

Het uiteindelijke resultaat op grote plaat gemonteerd op een stand, op de nationale wedstrijd in Amsterdam, in het  NEMO gebouw.

    Conclusie: Het is dus mogelijk om met een handje vol transistors, weerstanden, etc., een zeer leuk zelfbouw alarm systeem te maken, en dit in werkelijkheid in gebruik te kunnen nemen.
