Dit project is een leuke elektronische vervanger voor de ouderwetse zandloper. De zandloper heeft als leuke meerwaarde dat hij door middel van het aanpassen van een weerstandwaarde via een potentiometer aangepast kan worden in de tijd. Uiteraard is het lichtgevende apparaatje gewoon een leuke gadget.

    Het ontwerp is zodanig gemaakt dat het omdraaien van de digitale zandloper ook effect heeft op de "vallende LED's". Door middel van een licht gevoelige weerstand aan de onderzijde kan de elektronica bepalen welke zijde van de zandloper de bovenzijde is. Als de onderzijde van de  zandloper dus op tafel staat kan er dus geen licht bij en zal de lichtgevoelige weerstand niet doorlaten. Wat dat betreft is het dus gebruiksvriendelijke, en kan iedereen die met een met zand gevulde zandloper om kan gaan, ook met deze digitale versie overweg.

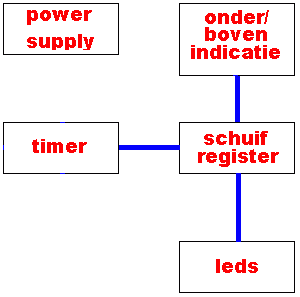

    Zoals tevoren al beschreven is het een digitaal stukje elektronica. De werking in grote lijnen is als volgt:

Eerst wordt er een klokpuls gegenereerd om zodoende een timer te kunnen creëren, middels een NE555. Deze klokpuls kan voor uw doeleinde nog veel te snel gaan, dus kan deze vertraagd worden middels een aantal delers. Het signaal wordt gedeeld met het ic: 7493N. Dit ic geeft geeft een gedeelde klokpuls af naar het schuifregister. Voor het schuifregister zijn verschillende ic's in de handel. Ik heb bij deze schakeling gebruik gemaakt van het ic: 74F273. Dit is een behoorlijk simpele versie van een schuifregister. wel moet het signaal dat bij de ene JK flipflop intern eruit komt (Q0- Q6), bij de volgende flipflop er weer terug in. (anders schuift deze niet verder)

De leds zijn zodanig aangesloten dat men de onderste en bovenste helft van de leds op elkaar zijn aangesloten. Door middel van het inverteren van het signaal heb je dus maar 1 IC nodig, waarbij je de leds alleen anders aansluit. (zie tekening)

Hier is het schema te zien HOE de leds dan zitten aangesloten.

Na het omdraaien geldt hetzelfde idee, alleen dan andersom:

    Zoals te zien is zit alle elektronica dus aan elkaar gekoppeld. De voeding gaat overal los naartoe, zie schema.

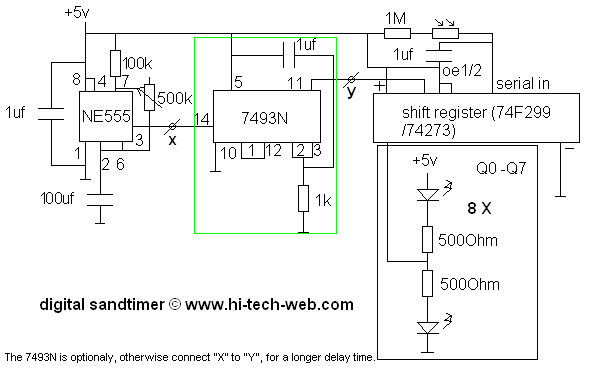

    Hier is het schema getoond. Let op omdat er verschillende soorten en versies schuifregisters verkrijgbaar zijn, is de pinout op het laatste IC aangegeven in functies, en niet in aansluitingen.

Voor het geval dat de timer nog te snel gaat, kan er een extra deler geplaatst worden tussen de timer en het schuif register. Voor een output korter dan 1 minuut is het niet nodig een deler te plaatsen. Het effect van een deler is ook te creëren met behulp van een grotere condensator op pootje 2 van de NE555 (zie bovenstaand schema). Laat dus de 7493N weg en verbindt meetpennen "X" met "Y" met elkaar.

    Hier is een filmpje te zien hoe het systeem er ongeveer in werkelijkheid uit komt te zien. Dit prototype is nog op breadboard te zien. Je ziet dat de lichtsensor af en toe bedekt en onbedekt raakt, waardoor de LED's in een andere richting "vallen". Het idee is hier met behulp van de potmeter zodanig ingesteld dat het verloop na een paar seconden al te zien is. Uiteraard kan men de potmeter ook de andere kant uitdraaien waardoor een tijd overbrugd kan worden tot met gemak ruim een half uur.
