Dit project bevat een schakeling om een 12v halogeen verlichting aan te sturen met een hoog rendement. Op 12v middels een triac gaan dimmen geeft teveel warmteontwikkeling, en primair dimmen; daar kan de trafo niet tegen. Een schakeling die met behulp van een fet gaat dimmen via een pulsmodulatie methode, zou een optie zijn, maar als men niet over een flinke brugdiode en bijbehorende dikke bufferelko (goed voor circa 7- 8 ampere) beschikt, dan is dit de beste optie. Deze schakeling laat het ook toe dat er met behulp van een 1draads verbinding ( 2 draden) verschillende niveaus geschakeld kunnen worden. Deze standaard schakeling kan aangestuurd worden met alleen een potmeter. De sturing bevindt zich bij de transformator van de lamp.

De manier die hier gebruikt zal worden kan uiteindelijk op een stuurschakeling via pc of meerdere besturings-units zodat een soort dimmer-hotelschakeling ontstaat.

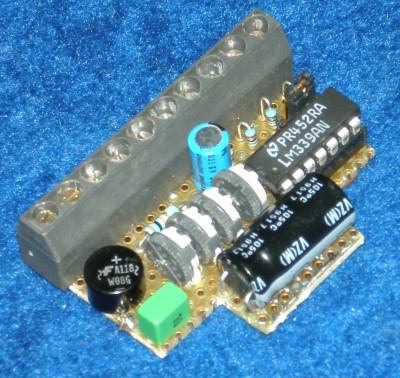

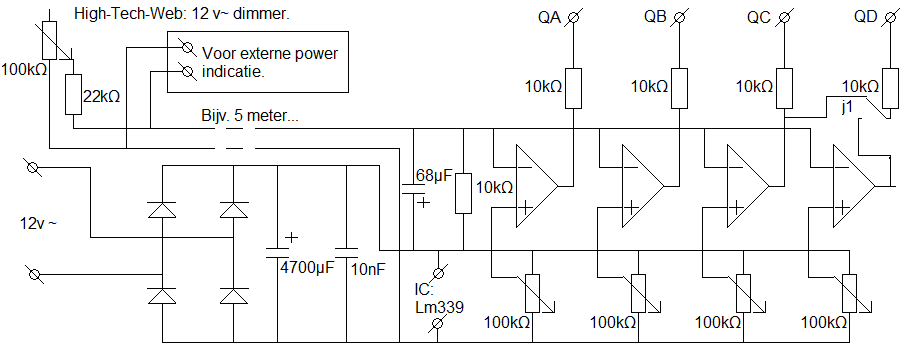

    Het stuurschema bestaat voornamelijk uit een opamp-schakeling die met wisselspanning gevoed wordt. Ten eerste wordt de wisselspanning getransformeerd naar gelijkspanning. De opamp "kijkt" naar 4 verschillende spanningsniveaus. Deze niveaus kunnen later op de print worden bijgesteld of aangepast middels 4 instel potentiometers. De opamp vergelijkt de 4 verschillende spanningspotentialen met de input draad voor de complete lamp sturing. Deze draad is aangesloten op een 10 kilo-ohm pull up weerstand met een kleine elko van 68 microfarad om het spanningsniveau dat in verhouding staat tot de lichtopbrengst, langzamer en geleidelijker te laten oplopen. De jumper die op de schakeling is te zien heeft als functie dat er een extra stand mogelijk gemaakt kan worden om energie te besparen (van de 4 lampen de middelste 2 in serie).

    De schakelaar j1 is in het bovenstaande geval ook werkelijk een jumper. (goedkoper dus) Indicatie is niet noodzakelijk, maar wel leuk om uit te lezen (middels externe opamp) naar een computer applicatie, die op zijn beurt bijvoorbeeld weer de gordijnen oid. aanstuurt. De 1-draads verbinding die eigenlijk dus uit 2 draden bestaat bevat een weerstand die verwaarloosbaar is aangezien we hier in de kilo ohms werken.

Het principe kan gezien worden als een soort analoog digitaal converter, alhoewel de telling niet geheel klopt, maar voor dit doeleinde perfect is. Bedenk ook dat we op het analoge signaal uiteindelijk een Digitaal analoog converter kunnen plaatsen om middels een pc de lichtstand in te voeren.

Een andere methode is bijvoorbeeld een schuifregister gebruiken welke acties als "+1" en "-1" kan uitvoeren, om zodoende meerdere schakelunits te kunnen inschakelen om een hotelschakelaar effect te genereren.

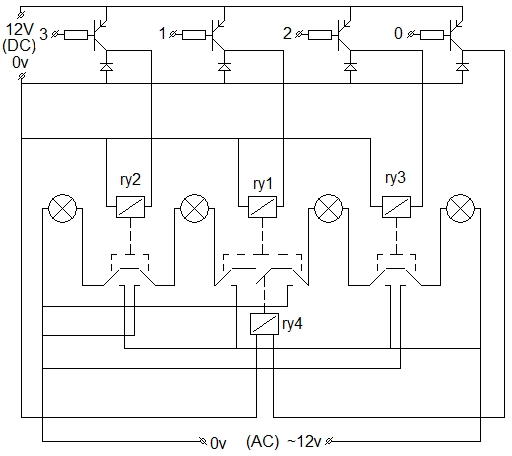

    Hier is Het schema van de schakel unit te zien. De schakelunit bestaat uit een viertal relais welke ervoor zorgen dat de verlichting geleidelijk feller gaat branden naar mate er (in de juiste volgorde) meer relais aangetrokken worden.

Ingang 0 zal de kring van de 4 in serie geschakelde halogeenlampen inschakelen of verbreken.
Ingang 1 zorgt ervoor dat er 2 groepjes van 2 lampen in serie geschakeld worden.
Ingang 2 zal de volledige spanning over 2 van de 4 de lampen heen zetten.
Ingang 3 zal de volledige spanning over de laatste 2 van de vier lampen heen zetten *

* is alleen van toepassing als de jumper (J1) op de stuur unit hiervoor is ingesteld, anders gaan alle lampen bij ingang 2 al maximaal branden. Let erop dat de 12VDC gelijkspanning van de stuurunit afkomt en de AC wissel spanning direct van de transformator komt. De weerstand mag nul ohm zijn indien deze op de stuurprint groot genoeg is. Deze dus vergroten indien transistoren warm worden! De gekozen transistor voor mijn schakeling was BC557 (een standaard type pnp transisitor).

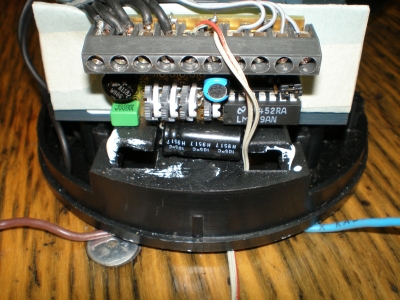

    Hier is te zien hoe de eindmontage bij mijn lamp in zijn werk ging. Om te beginnen de print kortsluitingvrij compact tegen de transformator monteren met behulp van een stuk karton ertussen, vastgeplakt met schilderstape. De print had ik van te voren al op maat gemaakt voor dit type transformator behuizing. De inkeping kon ik namelijk goed gebruiken voor een grote elko ter afvlakking. Later heb ik overigens wel een extra condensator aan de achterkant bijgeplaatst om een vlekkeloos (niet ratelend relais) te kunnen garanderen in alle omstandigheden.

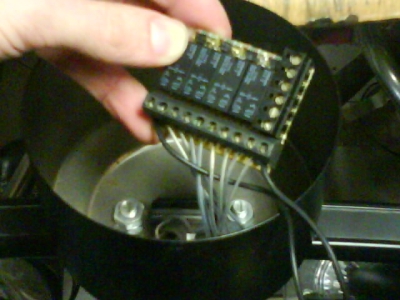

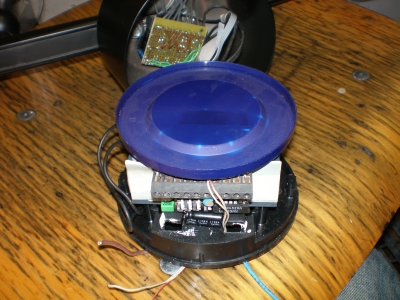

Op de volgende afbeelding is te zien hoe ik met behulp van een oude deksel mogelijke kortsluiting uitsluit door middel van het isolerende effect van de plastic deksel. De print die erop ligt is de print met de relais. Overigens is deze print net als de deksel zelf met een stuk dubbelzijdige tape bevestigd om mogelijke verschuiving tijdens montage te voorkomen.

    Hier is een filmpje te zien hoe mijn schakeling werkt, en wat nou eigenlijk in de praktijk het effect is.
