Dit project is een leuke vervanger voor het conventionele simpele nachtlampje. Dit nachtlampje zal niet aan blijven als men in slaap valt, (tenzij dat dit gewenst is). Om dit energiebesparende effect te verwezenlijken, is het wel noodzakelijk dat men over een bewegingsmelder beschikt die mogelijk onder het bed geplaatst kan worden. Het idee achter dit project is dat wanneer men opstaat uit bed, dat er direct de nodige verlichting ontstoken zal worden, om bijvoorbeeld niet over schoenen te struikelen of om de weg naar de deur of lichtschakelaar te vinden. Kortom dit project is wellicht nog handiger dan U ten eerste instantie zal denken...

Om er dus voor te zorgen dat het licht aanblijft nadat er geen beweging meer wordt gedetecteerd zit er een extra ingang, die bijvoorbeeld middels een relais aangesloten kan worden op de radio of de overige kamerverlichting. Deze functie kan indien gewenst wel parallel samenwerken met de bewegingsmelder, maar leuker is uiteraard om deze functie te reserveren voor de interne random generator die gemaakt kan worden door enkele overige ingangen te gebruiken, en door te lussen. (zie schema in volgende paragraaf)

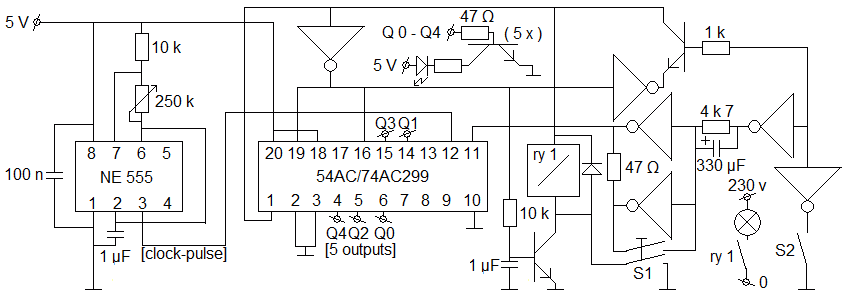

    Hier is het schema getoond. Voor deze schakeling kunnen verschillende types schuifregisters gebruikt worden, let bij een afwijkend type van de 74AC299 wel op dat de pinconfiguratie weer kloppend is.

Bij het bovenstaande schema is het belangrijk te vermelden dat de outputs van het schuifregister rond de 20 milliampère uit kunnen sturen. Als er meerdere leds worden aangestuurd, is het hierom handig om de transistorschakeling boven het schuifregister 5 maal te bouwen, om er zeker van te zijn dat het schuifregister niet zal worden opgeblazen.

Een ander belangrijk punt, met het oog op een vlekkeloze werking van het geheel. is dat er geen led wordt geplaatst op het clock-pulse signaal dat de NE555 uitstuurt. Als dit wel het geval is, dan komt er geen 'zuiver' signaal op het schuifregister, waardoor hoge harmonische de teller kunnen verstoren. Verder zit er een kleine condensator van 100n direct over de voeding van de klokpuls generator. (plaats deze condensator dan ook zo dicht mogelijk bij de storingsbron)

Een andere risicofactor is het relais welke 230 volt zal schakelen voor het nachtlampje. Afgezien van het feit dat deze een hoge spanning nodig heeft, welke compleet galvanisch gescheiden van de rest van de schakeling zal worden geschakeld, kan het schuifregister van slag raken door de ruis op de voeding die ontstaat door het plotselinge inschakelen van de voeding. In de tekening is een condensator van 1µF opgenomen, vergroot deze tot 10µF indien nodig tot de schakeling stabiel werkt... Om deze condensator zo klein mogelijk te houden is het ook een optie om de condensator tussen de collector en de basis te plaatsen. Het vergroten kan wel als nadeel hebben dat de schakeling langzamer zal reageren, waardoor eigenlijk het gewenste licht effect zal verdwijnen.

    De standen van de leds gaan als volgt bij het ontsteken:

 Doven:

Random is helemaal random, niet volgens te bepalen algoritme dus. Wel zal de informatie van led '0' opschuiven naar led '1' enz. Het nachtlampje blijft in dit geval wel branden om schade aan relais en gloeilamp te voorkomen.

    Hier is een filmpje te zien hoe mijn schakeling werkt. (op breadboard is de looprichting beter te zien)

Hier is de interne random generator in werking te zien.

    Hier is het resultaat zichtbaar.

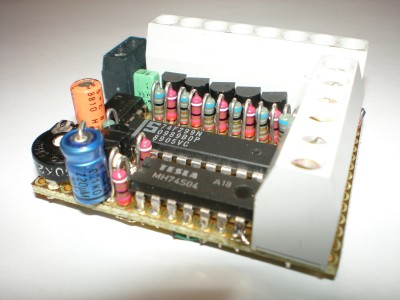

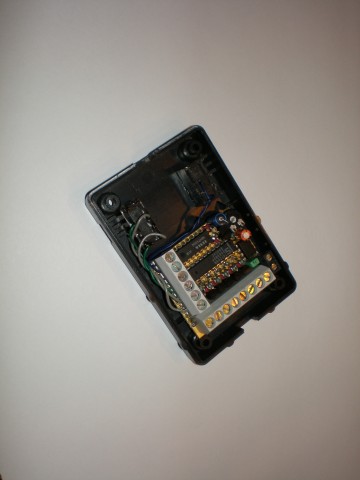

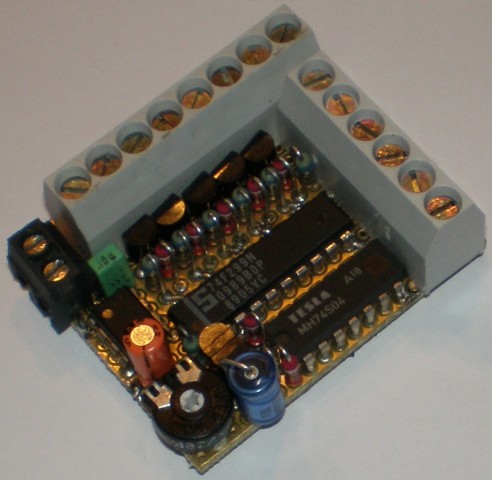

Een paar foto's van de schakeling...

Hier is een filmpje te zien hoe mijn schakeling werkt, en wat nou eigenlijk in de praktijk het effect is.
