Knight rider
(soort looplicht)
Op
deze pagina vindt U een
elektronica project, dat op
deze site beschikbaar
gesteld is als idee voor een
mogelijk zelfbouwproject.
Deze
schakeling is een soort
looplicht maar dan,
aangepast net als in de film
"Knight rider". Het licht
bevindt zich op de auto
zogenaamd "Kitt".
Scroll
naar beneden, of klik
hier,
voor het desbetreffende
casemodding project...
| Auteur: Johnny Heesterbeek |
Datum: 12-01-2007 |
Elektronica
Project:
Knight rider
Knight
rider
:: Introductie ::
Als men het heeft over "the knight
rider" dan denken we meteen aan die auto genaamd " KITT ". Deze auto bevatte een
leuke, aparte verlichting. Deze verlichting heb ik zoveel mogelijk proberen na
te bouwen, door het zelfde effect te gebruiken. Ook is er een zogenaamde "dark
knight rider" stand aanwezig op deze schakeling. Bij de "dark
knight rider" stand, ziet men als het ware een dubbel looplicht, die elkaar
steeds kruisen. (heel mooi effect)
:: De schakeling ::
De
schakeling is opgebouwd uit 4 integrated circuits, en een stukje analoge
elektronica, voor het uitdim effect. Er zijn verschillende manieren om dit
effect te krijgen, maar dit is een van de goedkopere manieren, met de meeste

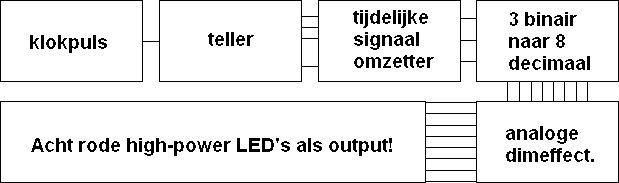

functies, met dimeffect. Om het effect te verduidelijken heb ik zoals hier
weergegeven een klein voorbeeldje in blokschema.
:: Het schema ::

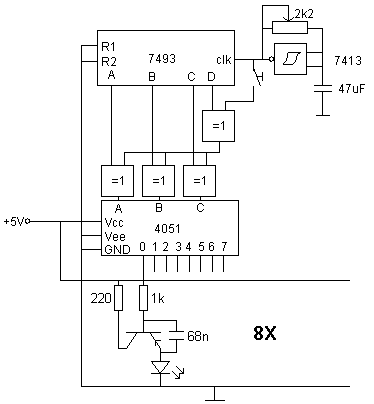

Hier
volgt het schema. Het is hopelijk voor allen duidelijk dat het analoge gedeelte
tot de led 8 maal gereproduceerd dient te worden.
:: Het resultaat ::
Testen
van
schakeling op breadboard...

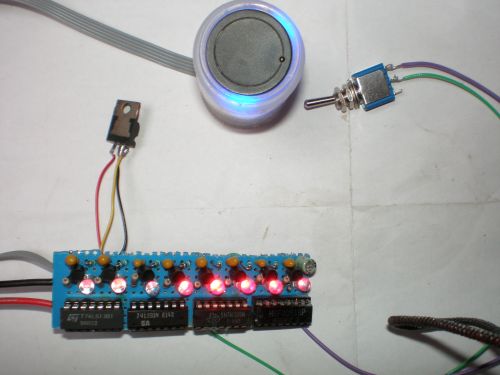

Definitief ontwerp:
Een andere mogelijke toepassing, reeds gevonden op het world wide web ;-)...
| Auteur: Johnny Heesterbeek |
Datum: 12-01-2007 |
