De laatste tijd is er steeds meer vraag naar kleinere en betere kwaliteit van telefoon bugs. Dat is natuurlijk een uitdaging om deze een te ontwerpen. En... het is gelukt. Met dit apparaatje kun je via een 3mm mini-jack ( van een hoofdtelefoon dus, of met de pc ) de telefoon afluisteren.



:: Het schema ::

    Deze versie is tevens ook zeer goedkoop en gemakkelijk te maken, zie schema:



:: De behuizing ::

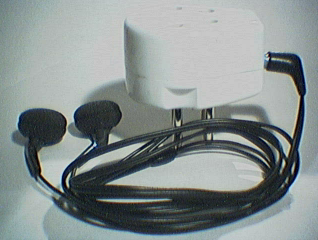

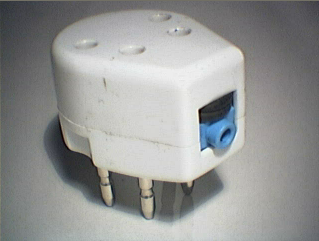

    Je sluit het apparaatje aan op de telefoonlijn, en steekt er een plug in van het gewenste apparaat. Het is dus zeer gemakkelijk aan te sluitenVerder is deze schakeling zodanig klein, dat deze gemakkelijk in een telefoon connector gebouwd zou kunnen worden.

zie voorbeeld

    Deze telefoonbug dient aangesloten te worden op de pc 'line in' ingang van je computer. De connectoren A en B worden aangesloten op de telefoon lijn. De polariteit maakt niet uit.

De 2 diodes zijn ter beveiliging van je computer / geluidskaart. Als de telefoon net overgaat als deze schakeling aan je pc zit zou er zeker zo'n 100 volt op de ingang van je geluidskaartje komen. En dat is niet bepaald goed voor die kaart. de condensator zorgt dat er alleen wisselspanningen (verschillen) doorgegeven worden. De 1 kilo ohm weerstand is geplaatst ter stroombeveiliging voor de condensator en de diodes.
