Dual collor neon mod
Op
deze pagina vindt U een
casemodding project, voor
fraaie verlichtingen in-, en
rond de computer.
Dit is een project
waarbij het mogelijk wordt
gemaakt om een neon buis
samen te stellen uit oude pc
onderdelen die meerdere
kleuren kan weergeven. Ook
het elektronica gedeelte
wordt behandeld. De
elektronica is speciaal
aangepast voor de
fietsdynamo!
Scroll
naar beneden, of klik
hier,
voor het desbetreffende
casemodding project...
| Auteur: Johnny Heesterbeek |
Datum:
05-11-2007
|
Casemodding
Project:
Dual collor neon mod
Dual
collor neon mod
:: Wat is het? ::
Dit
is een mod zoals de naam al zegt; voor een fiets. Deze mod kan overigens
ook gebruikt worden voor op de pc, alleen het geheel is zodanig
samengesteld, dat het op beide gebruikt kan worden.
Deze manier van neon aansturen heb ik
zodanig ontwikkeld, zodat het een normale neon buis lijkt, maar die in
werkelijkheid goedkoper is. Ook is er een andere eigenschap die hierbij
toegepast kan worden, dat de neon door middel van een schakelaar een
andere kleur kan krijgen.
Op de afbeelding hiernaast is het
geheel bevestigd op een fiets als voorbeeld.
:: De verlichting ::
De
verlichting bestaat uit ?n of meerdere mini neon buisjes uit de
papierscanner uit de printer, of de backlight van een laptop of TFT
scherm. Let op bij het slopen van deze apparaten, dat de neon buisjes
zeer gevoelig zijn voor schokken of krachten. Het is immers dun glas, en
dus erg breekbaar!

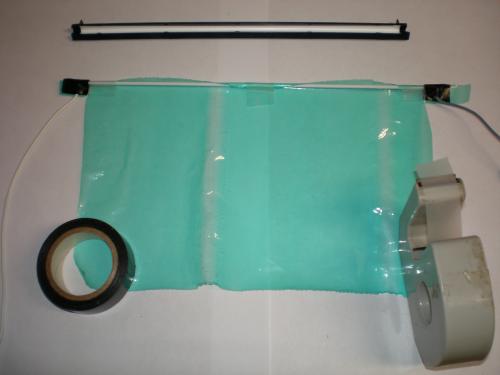

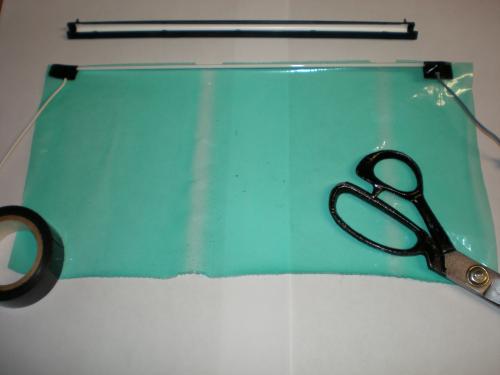

Neem het buisje voor je, en bevestig
de gewenste kleur als folie met tape tegen de buis. Gebruik voor de
uiteinden isolatie tape, om geleiding te voorkomen. Klik voor het gemak
de draden uit de connector, zodat het geheel gemakkelijker eromheen
gedraaid kan worden.
Maak de folie op maat, zodat het
langs de zwarte isolatie tape gerold kan worden. Een tip is om het
plastic er netjes, en strak omheen te rollen.

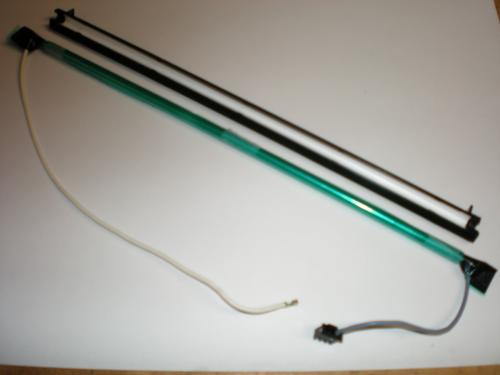

Als het geheel is opgerold ziet het
er als volgt uit.

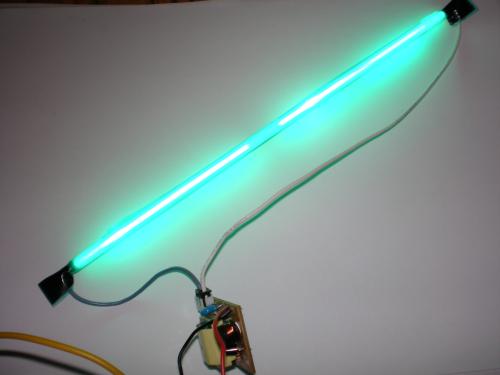

Ook is het belangrijk om te testen
of dat je geen draden beschadigd hebt, of het buisje per ongeluk hebt
kapot gemaakt. Klik hiervoor de draden terug in de connector, en sluit
de driver aan. (zie voor de driver, het elektronica hoofdstuk
hieronder).

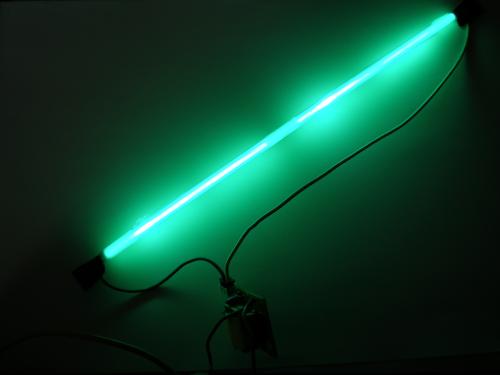

Testen is in het donker toch het
leukst ;-)

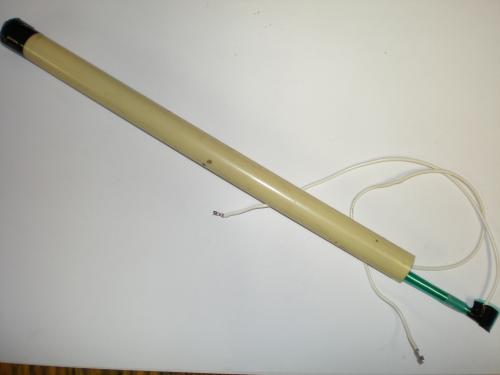

Zaag vervolgens een stuk PVC buis
af, en plak het uiteinde dicht met isolatie tape, en stop de neonbuis in
de PVC buis.

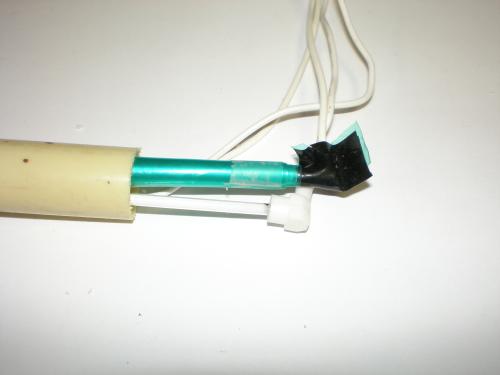

Ook is het mogelijk om meerdere
buizen in de PVC buis te stoppen, er is immers plaats genoeg. Let wel op
dat de 2 buisjes zo ver mogelijk van elkaar af zitten. Bij mijn
voorbeeld was er namelijk erg veel overspraak tussen de verschillende
neonbuisjes.
Door het toevoegen van een blank
(wit) neon buisje, krijgt het geheel een gele kleur door de PVC buis. De
groene neon kleurt overigens niet geel, maar juist iets donkerder groen.

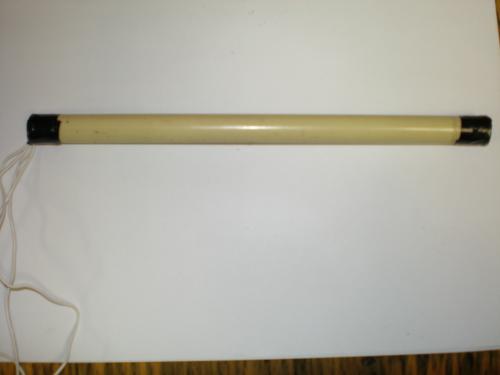

Tape ook het andere uiteinde dicht,
(let op, spatwaterdicht dus).

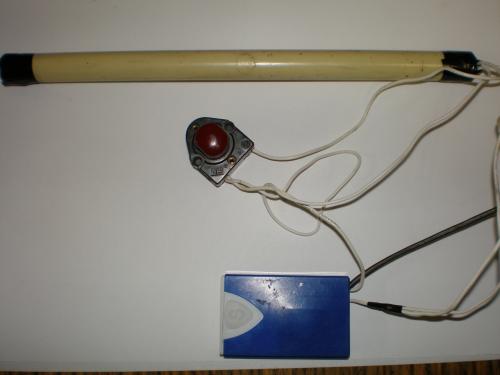

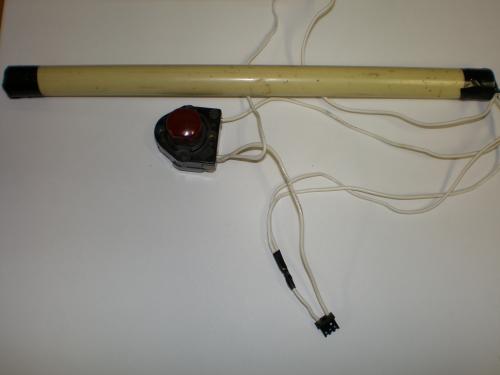

Klik alle draden terug in de
connector, en bevestig indien gewenst een schakelaar (denk erom dat deze
het hoge voltage aankan).
:: De elektronica ::

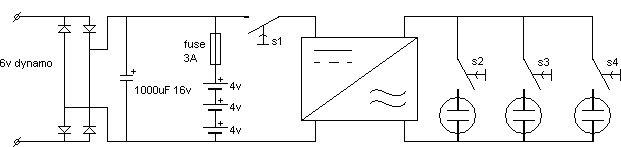

Bij
het maken van deze elektronica op de fiets is het van belang dat er een
veilige schakeling gebruikt wordt die ervoor zorgt dat de verlichting
aangestuurd kan worden met een 6 volt dynamo. Feit is, dat de dynamo 6
volt wisselspanning levert, en dat de elektronica in principe gemaakt is
voor een 9 - 12 volt opstelling. Hiervoor is het van belang dat er een
gelijkrichter in de schakeling komt, en een capaciteit om het effect van
de wisselspanning af te vlakken. Hiervoor dus de afvlakcondensator.

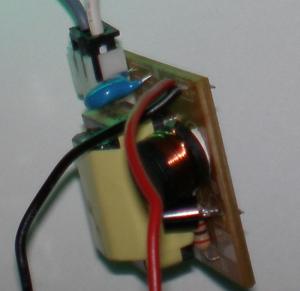

De verdere benodigde aansturingelektronica van de
neon buisjes vindt U op een klein apart printje in de scanner zelf. Dit
printje maakt van 9 volt gelijkspanning (let dus op de polariteit!!!),
wisselspanning, en zet deze vervolgens om naar een spanning vari?end
tussen de tien en twaalfduizend volts. Let hier dus ook mee op tijdens
het testen! Gebruik zoveel mogelijk de draden die aan de buisjes vast
zitten, en verleng deze nooit! 1 meter normale 230 v draad als
verlenging is al genoeg om de neon niet te doen oplichten!.
Zoals hierboven al aangegeven is het dus mogelijk
om ?n of meerdere buisjes te plaatsen op hetzelfde stukje elektronica.
Bij het voorbeeld is gekozen voor een groen en geel kleurtje als
verlichting. Hierover zodadelijk meer.
In de meeste gevallen is het wenselijk als de
verlichting afzonderlijk geschakeld kan worden tussen de verschillende
kleuren. Hiervoor is het belangrijk dat men kiest voor schakelaars
waarvan de contacten minimaal een halve centimeter uit elkaar gaan. Dit
is namelijk belangrijk omdat er anders vonkoverslag kan optreden door de
extreem hoge voltages! Overigens is kan er wel een normale 12 volt
schakelaar ( van ongeveer 0.5 tot 1 amp?e ) gebruikt worden om
het gehele circuitje uit te schakelen alvorens de driver aangesloten
wordt.
Als de 6 volt dynamo wordt
aangesloten, gaat er door de diodes een spanning van 1.4 volt af, maar
door de wisselspanning draait de polariteit zodanig dat ook de negatieve
spanning wordt benut. De afvlak condensator zorgt ervoor dat de spanning
gelijk blijft zonder grote pieken of dalen. Verder kunnen we geen exacte
formule beschrijven voor de precieze spanning doordat de frequentie van
de dynamo geen 50 Hz is net als het lichtnet. De frequentie fluctueert
dus, waardoor de spanning niet berekend kan worden. Ook de omtrek van
het wieltje op de dynamo heeft invloed op de frequentie! Een kleiner
wieltje zal bijvoorbeeld ervoor zorgen dat er meer vermogen geleverd
wordt uit de dynamo!
Berg deze elektronica tenslotte in
een WATERDICHTE behuizing, en zorg dat de behuizing in geen enkele
omstandigheden dan ook kan gaan geleiden. Neem bij voorkeur een plastic
behuizing. Test bij het bouwen of het materiaal waarvan je de behuizing
wilt gaan maken blijkt te knetteren als je er de 12.000 volts
aansluitingspennen tegenaan houd. Ik heb gekozen voor een plastic
wegwerp doosje van een snoep verpakking. Dit heb ik gedaan omdat deze
goedkoop was, en de benodigde gaten voor de aansluitingen al aanwezig
waren.
:: De afwerking ::
Zorg
ervoor dat je bij de afwerking erop let dat de schakelaars veilig
opgeborgen zitten, en dat de contacten minstens en centimeter van
geleidende delen af zitten. Zet het geheel met tyrips vast, en isoleer
zonodig alle geleidende delen van de schakeling.
Voor de bevestiging van een eventuele accu, is het
frame van de fiets een zeer geschikt opslag medium, omdat dit van binnen
hol is, en doordat er gemakkelijk draden door naar binnen kunnen. Ook
een handig feit is dat hier de accu "veilig", zelfs tegen regen
opgeborgen kan worden. Vandaar dat het ook geen moeilijke keuze was om
deze beslissing te nemen.
Om te beginnen draai je de bout los van de in
hoogte verstelbare stang voor je zadel, zodat het zadel los komt van de

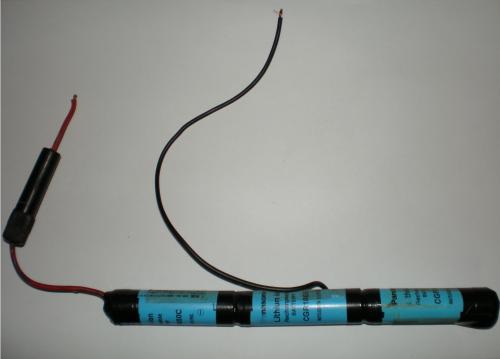

fiets. Neem een oude laptop accu, sloop en prepareer deze zodanig tot er
een nieuwe accu pack ontstaat dat wel in het frame past. Soldeer ook een
flinke zekering voor de veiligheid aan het pack vast, zodat het niet in

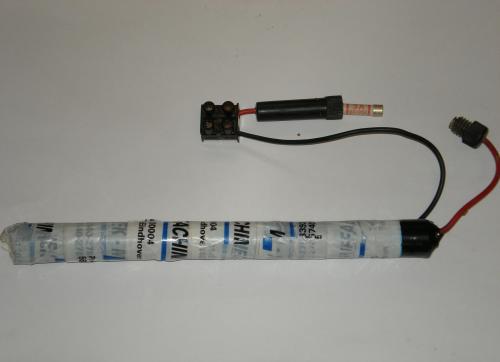

brand kan vliegen of iets dergelijks. Mijn accu pack kwam er als volgt
uit te zien:
Vervolgens ga je aan de extra
maatregelen denken, die de schade kan beperken zoals een oplossing tegen
mogelijk vocht, of kortsluiting. Ook moet je rekening houden met het
schuren van de accu tegen de binnenkant van het frame. Hierdoor kan de
isolatie na onbepaalde termijn toch kapot door gaan, of beschadigd
raken. Dit is compleet afhankelijk van het type isolatie, en de dikte
waarmee het is aangebracht op de accu cellen. Kortom zorg dat je naar
eigen inzicht een stevige accu pack in elkaar zet, waarvan je zeker weet

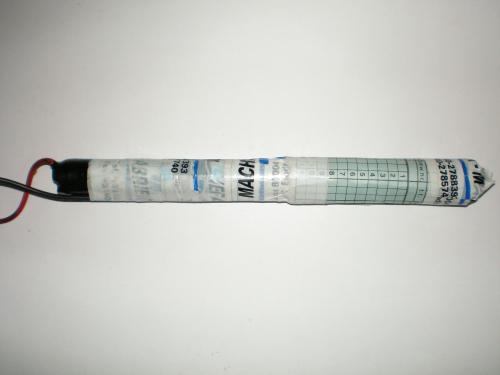

dat het geen sluiting kan gaan maken of kan gaan roesten/ lekken. Hier
een voorbeeld van de ingetapete accu:
Na dit alles komt er over de gehele
accu nog een laag beschermende tape, en in het bijzonder aan de
onderkant, waarbij ook nog een stuk karton verwerkt(moeilijk zichtbaar
op onderstaande foto) is zodat het geheel op de trapas van de fiets kan
rusten.

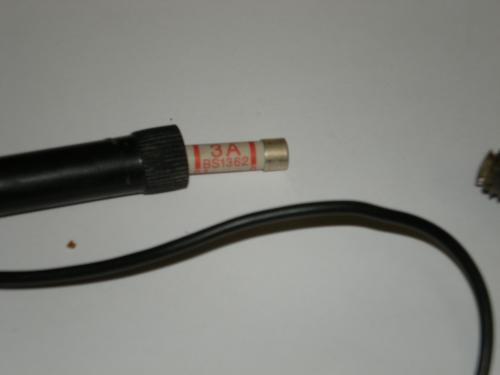

Hier volgt een close-up van de
zekering (3 Amp?e), + houder:

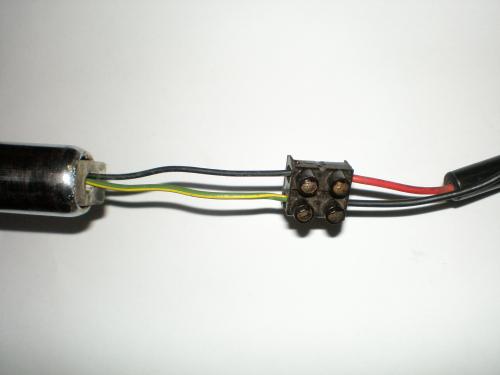

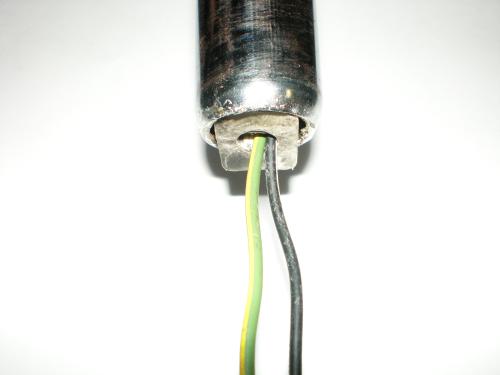

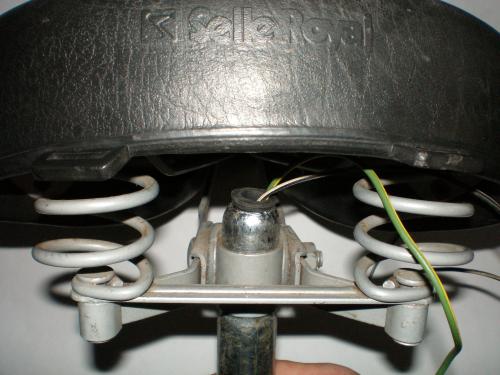

Maak een kroonsteentje aan de draden, en duw deze door de zadel pen heen
naar het zadel toe. Denk wel na over de volgorde waarbij je deze
handeling wilt gaan uitvoeren. De draden in het frame moet je van
tevoren doorvoeren, of de zekering uit de beveiliging halen, zodat er
geen spanning op het geheel staat. Zoals op de afbeelding al aangegeven
is, is er een rubberen beschermingsring bevestigd, voor het behoud van
de draden tegen kortsluiting in de zadel pen. (deze is namelijk erg
scherp)
Hier een close-up van de oplossing:

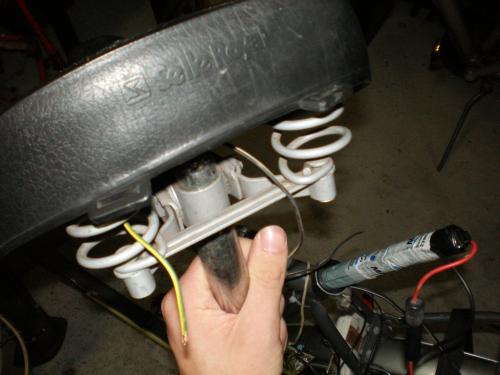

Aan de bovenkant van het zadel,
kampen we met hetzelfde "probleem". Ook dit kan verholpen worden met een
rubberen afsluiting. Let wel dat de afmeting van de opening kan vari?en
tussen de boven en onderkant. Hier volgt ook een afbeelding van de
oplossing voor de bovenkant:
Als dit alles klaar is, kan de accu
in het frame geschoven worden, en het zadel vervolgens weer teruggezet
worden.
:: Het resultaat ::
Dit
was het resultaat, en al zeg ik het zelf. Het resultaat mag er zijn ;-)
!!!

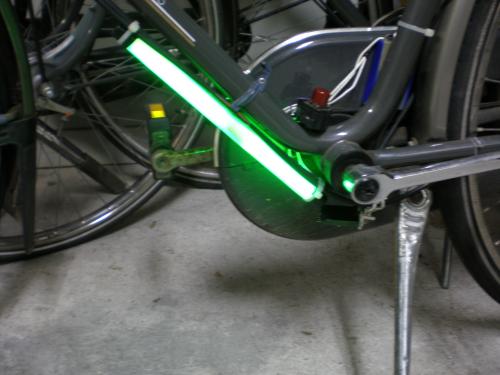

Green neon.

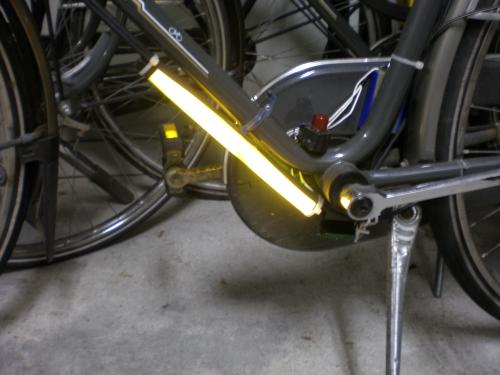

Yellow neon
Hier volgt een voorbeeld van het lichteffect, in het donker. (Let op;
ook mod de andere "bike mod" is hier ingeschakeld)
The real 'glow in the dark' movie :-)...
