Dit is een mod zoals de naam al zegt; voor een fiets. Op deze pagina is er een mod te vinden zodat men op de fiets een laserdiode kan aansluiten. Deze laserdiode kan naar eigen keus onder de fiets / het wiel, of ergens anders op het frame geplaatst worden. Ook toepasbaar op de PC! Leuk en erg geschikt voor LAN- party's ;-)

Dit is een mod, gebaseerd op laserdiodes die het effect van een dure neon buis nabootst. Het voordeel van deze schakeling is dat je niet kampt met hoge stromen of voltages. En het is namelijk zeer gemakkelijk op de fietsdynamo of computer voeding aan te sluiten.

    Laser diodes zijn zeer felle lichtbronnen, die bepaalde leuke en handige eigenschappen bevatten. Lees hier meer over laser diodes op deze website.

In principe kun je laserdiodes voor heel erg veel doeleinden toepassen. Een van de projecten waarbij ik zelf laserdiodes heb toegepast is in het achterlicht van mijn fiets. Hierdoor is het licht beter zichtbaar in het verkeer. De lamp krijgt een fel rode kleur, en bij mist ook nog zelfs goed zichtbaar.

Als je creatief bent, bedenk zelf dat je bijvoorbeeld ook een remlicht op de fiets kunt maken hiermee ;-). Of iets dergelijks... Verder zijn zogenaamde ''showlights'' (op fietsen) volgens de Nederlandse wet (NOG) toegestaan.

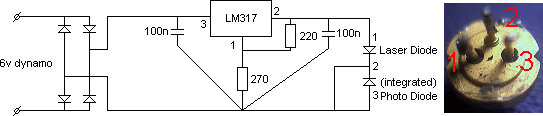

    Bouw de schakeling zoals hieronder in het schema aangegeven.

Voordat je de laserdiode aansluit, moet je controleren of dat er daadwerkelijk niet meer dan 2.8 volt op staat!

Voor deze toepassing heb ik een brugdiode gebruikt, en de ontkoppelcondensatoren weggelaten (overbodig) in het bovenstaande schema. Veel plaats voor een behuizing is er niet, dus heb ik gekozen voor een ''vliegende schakeling'' (zonder print) afgedicht met isolatietape een een telefoon accu behuizing.

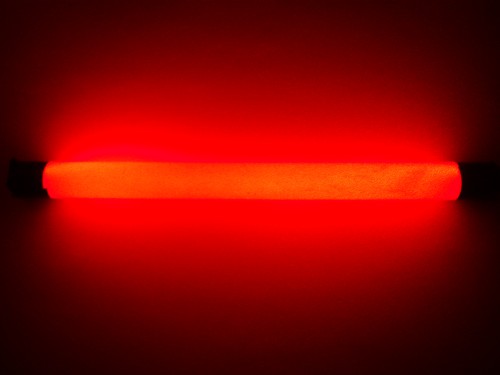

    Het is mogelijk om de laser ook voor andere toepassingen te gebruiken. Mocht het namelijk zo zijn dat je niet beschikt over het neonbuisje, zoals in de andere mod projecten, dan is de laser diode dus een geheel andere, nieuwe vervanger. Bij het experimenteren, kwam ik er achter dat de laser in diffuse toestand eigenlijk ook zodanig opgesteld kan worden dat het als neon vervanger kan dienen. Hier een voorbeeld van het resultaat;

Om het bovenstaande laser - "neon" buisje te maken, dien je als volgt te werk te gaan:

Neem het volgende alvast bij de hand:

• zwarte isolatie tape

• stuk PVC buis

• 2 lasers, of 1 laser met 1 stuk aluminium

• laser driver (onderdelen) en een stukje snoer

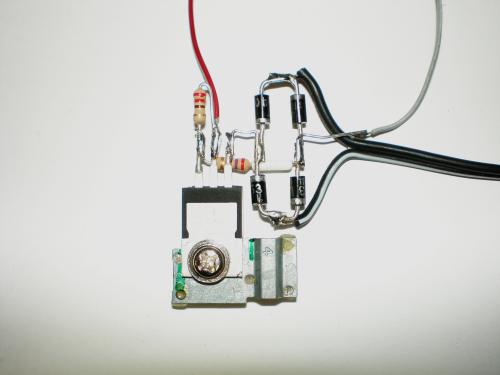

Om te beginnen bouw je het laser drivertje zoals hierboven beschreven. Dit maal met koelplaat, en zo dun mogelijk (denk aan behuizing). Gebruik dus geen brugdiode, maar het liefst 4 kleine diodes.

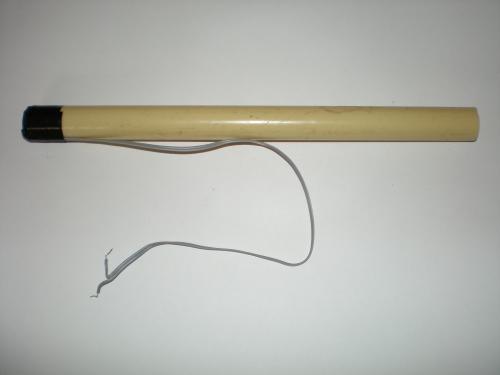

Maak vervolgens 1 laserdiode aan de ene kant van de pvc buis vast, en zorg dat deze goed op zijn plaats blijft met behulp van isolatietape. Zorg er ook voor dat je er een dun snoertje aan zet dat lang genoeg is om tenminste de andere kant van de PVC buis te bereiken.

Bevestig vervolgens aan de overzijde van het geheel op dezelfde manier een andere laser, om het licht geleidelijk over de hele buis te verdelen. Ook kun je ervoor kiezen om een stuk zilverpapier over het uiteinde te spannen, zodat het overige licht weer terug wordt gekaatst om het licht te verdelen.

Verder is het netter als de draad zo strak mogelijk over de buis loopt, naar de andere kant. Een goede tip is om de draad vast te plakken op de buis met (doorzichtige) plakband.

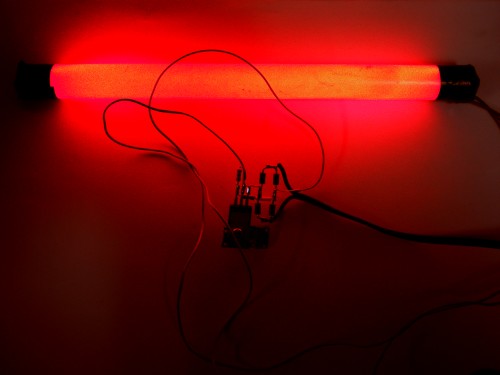

De volgende stap is dus om het geheel weer te gaan testen, met de zelfgebouwde laser driver.

De laatste stap is uiteraard het inbouwen en installeren op de PC of de fiets. Denk eraan dat je geen kortsluiting wilt, en dat je goed moet nadenken over de behuizing. Een oude telefoon accu is bijvoorbeeld een mooie en compacte (spat waterdichte) behuizing voor dit soort schakelingen.

Bedenk ook zelf dat je tegenwoordig een andere kleur kan kiezen voor je laser. Denk aan groen of blauw. Rode kleuren kunnen tot verwarring leiden! ;')



:: Let op! ::

    Zorg ervoor bij het bouwen en testen dat je dit overdag doet, zodat je pupillen minder groot zijn. Hierdoor is de kans minder groot dat je schade toebrengt aan je ogen, als het fout gaat.
