De PPT button (presentatie knop) is een knop die speciaal gemaakt is voor het gebruik van MS PowerPoint® presentaties. De knop heeft als functie om de dia's, of animaties door te schuiven en of aan te roepen. Bij het maken van deze meerwaarde van een presentatie heb ik gelet op het feit dat het niet te duur mocht zijn, maar toch vooral functioneel. Overigens moest het snel en eenvoudig voor iedereen te maken zijn.

Het gebruik van deze knop is in ieder geval aan te raden voor iedereen, zowel voor studenten als in het bedrijfsleven, omdat dit een aantal voordelen biedt. De hoofdzaken qua voordelen heb ik even op een rijtje gezet.

• Goede dia timing

• Gebruiksvriendelijk

• geen extra software nodig

• minder afleiding, dus meer aandacht voor presentatie

• professionaliteit van de presentatie


Deze opsomming geeft al een kleine indruk van de voordelen. Toch zal ik deze nog even snel toelichten:

De goede timing heb je als het ware zelf letterlijk in de hand. Je hoeft geen gebruik te maken van tijdinstellingen voor de dia's, want je zult altijd zien dat er iets tussen komt of iets wegvalt waardoor de tijdinstelling in de knoop komt.

Ook is het geheel gebruiksvriendelijk. Iemand die bijvoorbeeld nog nooit met een computer gewerkt heeft, kan toch de presentatie goed doorlopen. Je hebt immers maar 1 knop met 1 functie.

Een ander voordeel is dat je geen extra software, en dus installatie rechten nodig hebt.(de hardware is namelijk al "plug and play") Dit was namelijk mijn grootste aanzet tot het bouwen van deze knop, omdat mijn huidige presentatie stick met geen mogelijkheid onder de huidige (potdichte) bedrijf- en schoolsystemen te installeren was.

Minder afleiding heeft de presentator sowieso doordat men niet steeds naar de muis of het toetsenbord hoeft te "zoeken". Alle aandacht is op de presentatie gericht, waardoor de afleiding door het gerotzooi met de computer apparatuur volledig verleden tijd wordt.

Kortom; de professionaliteit van de presentatie is aanzienlijk verhoogd. Het systeem is door 3 enthousiaste kandidaten grondig getest, en men was het er over eens dat het een aanzienlijke meerwaarde van de presentatie heeft genereert.

    Hetgeen waar we op zitten te wachten, namelijk de uitwerking, mag hier niet aan ontbreken. Bij dit project zweer ik erbij dat werkelijk IEDEREEN het kan maken. Het is namelijk niet moeilijk te bouwen. Voor de elektronica / computer freak zoals de meeste op deze website is het een eitje, maar ook voor de beginner of amateur is het geen moeilijke opgave. Het is werkelijk kinderspel.

Ik heb er dus ook voor gekozen om bij praktisch iedere handeling een foto te schieten. In de volgende handleiding licht ik iedere bewerking of verrichting toe.

( U kunt dit ook in een vereenvoudigde presentatie vorm downloaden. MS PowerPoint® vereist!!! ) pptbutton.PPT

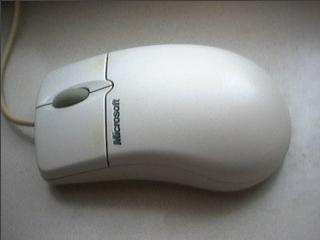

Begin met het zoeken van een oude MIRCRO$OFT muis. (zijn ze nog ergens goed voor)

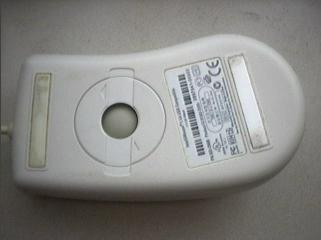

Draai de muis om en pak alvast een schroevendraaier bij de hand.

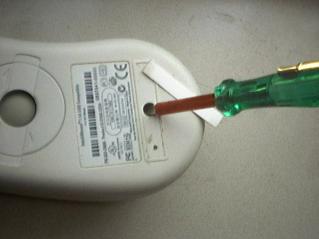

Steek de schroevendraaier onder het achterste plakkertje op de onderkant van de muis.

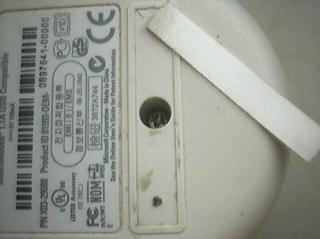

Schroef de schroef onder de plakker los.

Leg de overblijfselen aan de kant, en keer de muis weer om.

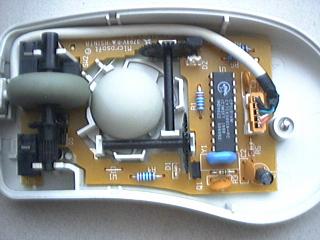

Haal de bovenkant van de muis eraf, zodat je het volgende aanzicht krijgt:

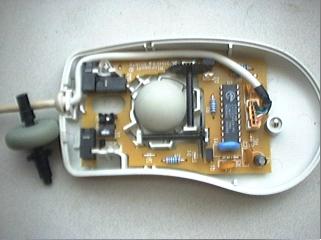

Demonteer het scroll wheel van de muis. (deze heeft u niet meer nodig) Ook de veer die het scroll wheel moet ondersteunen mag weg

Maak de draad voorin de muis los van de connector die achterin is geplaatst naast het gat waar de schroef in zat

Neem de printplaat uit de muis, en verwijder de behuizing van de muis volledig, houd alleen de kabel nog bij de hand.

Neem de goede zijde van de printplaat voor u, en verwarm alvast een soldeerboud.

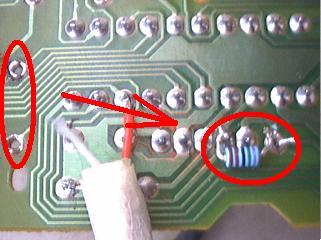

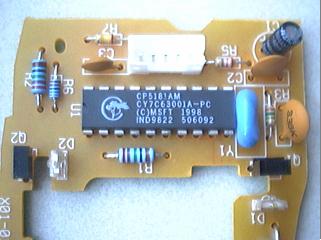

Kijk naar de plaatsing van de draden voor de muisknop. De signaal draad van de linkermuisknop is direct op de achterzijde geplaatst van de "Universal Serial Bus Microcontroller" oftewel USB mouse driver. Ook is het mogelijk dat jouw muis het PS2 systeem ondersteunt. In principe blijft dan alles nog hetzelfde. Maar let er wel op dat op de plaats waar U de presentatie hoogst waarschijnlijk gaat houden, de meeste computers tegenwoordig GEEN PS2 meer ondersteunen. Bij dit project is dus gebruik gemaakt van een USB muis met de CY7C63000A-PC microcontroller. Sluit hierbij de draad aan op pen 13 en GND (ground). De GND is te herkennen aan het grote oppervlak van het niet weggeëtste deel. Zie ook de datasheet van deze microcontroller. Tijdens het onderzoek naar compatibiliteit van deze muizen ben ik er overigens achter gekomen dat er verschillende varianten hiervan op de markt zijn.

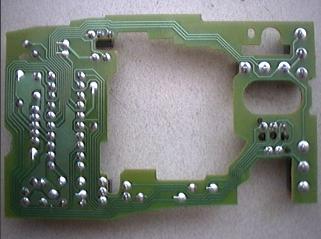

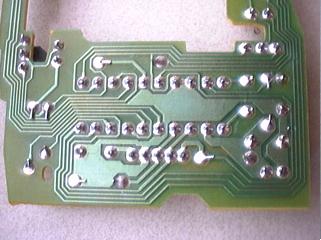

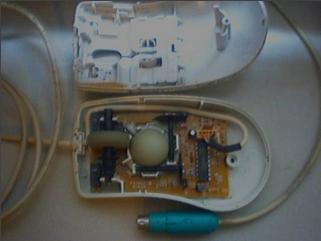

Zie hier bijvoorbeeld de PS2 variant. Ook de printlayout is iets verschillend, maar uiteraard blijft het idee altijd hetzelfde. Volg zonodig de sporen op de achterzijde van de printplaat om te weten wat de juiste aansluitingen worden.

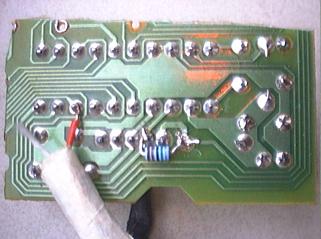

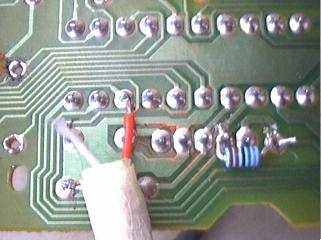

Hier ziet U de aansluitingen:

Let ook op onderdelen die zonodig verplaatst moeten worden zodat ze in de door U uitgekozen behuizing gaan passen.

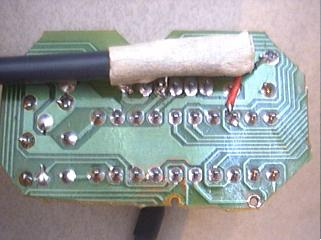

Zaag of knip het overbodige deel van de print weg. en test eventueel alvast de werking van uw geheel. Sluit het geheel aan op de pc, (liefst een externe USB hub inclusief zekering) en laat de uiteinden van de draad contact maken, en neem waar of de pc een linkermuisknop activiteit registreerd.

Verwijder eventueel overtollige hoeken van de printplaat indien deze niet gebruikt worden.

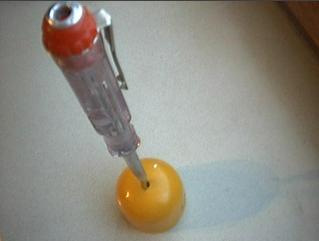

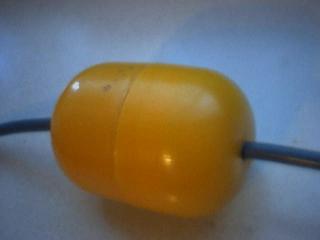

Neem een willekeurige behuizing. Bij voorkeur heb ik voor de inhoud van een kindersurprise® ei gekozen omdat deze gemakkelijk verkrijgbaar zijn, en goed aan de eisen voldoen die ik aan het geheel wil stellen.

Indien uw voorkeur een oud Tiktak® geniet, bent U hier geheel vrij in om deze keuze te maken. Als dit het geval is, kan een gelikte afwerking het doorzichtige Tiktak® doosje natuurlijk ook felle blauwe LED's (light emitting diodes) betreffen. Voorzie deze elektronica van +5 volt voedingsspanning, en sluit deze aan op de buitenste aansluiting van de USB kabel (rood + & zwart -). De berekening van de door U benodigde weerstand voor de LED is overigens ook niet zo ingewikkeld.

Neem de spanning over de led (bijvoorbeeld 2 volt), en trek deze van de 5 volt door de USB poort geleverde spanning af... U houd in dit geval 3 volt over. U=I×R of R=U÷I. Hierbij is U de spanning in volt, I de stoom in ampere (denk aan ongeveer 20mA), en R de weerstand in Ohm. Om met deze voorbeeld gegevens door te gaan rekenen nemen we de volgende berekening:

R=U÷I  = 3V / 20mA = 150 ohm.

Prik een opening die ongeveer gelijk is aan de diameter van de kabel.

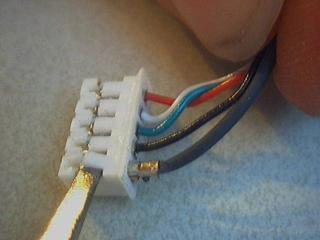

Steek een scherp voorwerp, denk aan een zakmes of schroevendraaier onder het lipje van het kabelschoentje, en trek voorzichtig de draad eruit. *

TIP*: Maak eventueel van te voren een kleine notitie waar de draden zaten. Gelukkig had ik namelijk deze foto nog... ;-) De blauwe draad heeft overigens in real life een fel groene kleur, en betreft een datalijn.

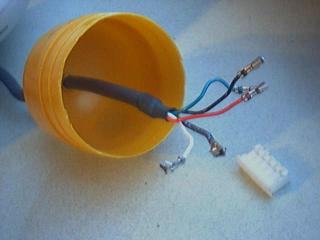

Als de hele kabel steek je de kabel door de nauwe opening in de behuizing. *

TIP*: steek de uiteinden van de kabel één voor één door het gat, tegelijk passen de metalen aansluitingen er namelijk NIET door

Zet vervolgens de connector weer terug op de oude plaats.

Doe dit ook voor de andere draad, en bevestig het geheel uiteindelijk weer aan elkaar.

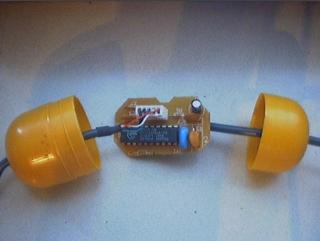

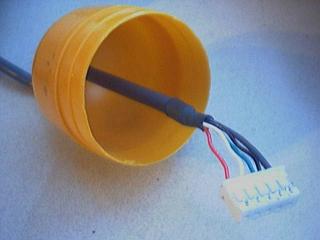

Dit aanzicht is te verwachten als de uiteinden van de draden zo ver mogelijk naar buiten zijn getrokken, en de behuizing op elkaar is geklikt.

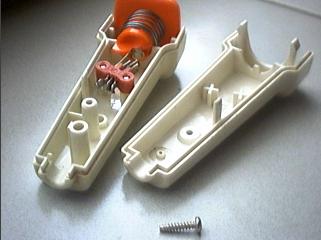

Neem een schakelaar. Ik gaf persoonlijk de voorkeur aan deze schakelaar. Als U deze niet heeft, wees dan creatief en neem een deurbel of andere schakelaar en bouw deze in een stuk afgezaagde PVC buis. Werk het af met een stukje rubber aan de achterzijde afkomstig van bijvoorbeeld een trekontlasting van een oud strijkijzer. (ben creatief ;-) Stuur een eventueel foto van eigen ontwerp op via contact, en indien gewenst wordt deze in overleg op de site geplaatst.

Maak de schakelaar open en bevestig de draad.

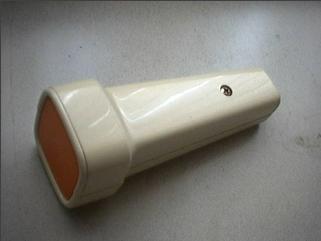

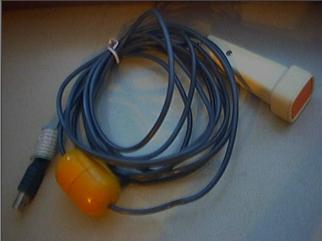

En uiteraard het (geweldige :D) eindresultaat.

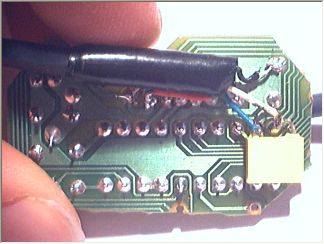

    Met behulp van deze mod, kan er tussen de pinnen 9 en 10 een condensator geplaatst worden rond de 100nF zodat deze aansluitingen geschakeld kunnen worden tussen het scrollwheel en de 5v USB spanning. Hierdoor is het mogelijk om ook een pagina terug te kiezen.

De condensator zorgt voor een fasedraaiing, net als het scrollwheel. Alleen is het bij een presentatie gewenst dat er 1 puls gegeven wordt. Hierdoor scrolt de pagina 1 blad naar boven of naar beneden, afhankelijk welke pin een puls krijgt.

    In principe is het systeem toe te passen op sowieso iedere MS Windows ® of Linux ® computer, maar hoogst waarschijnlijk zal het ook op Mac ® computers gaan werken. Overigens bent U vrij in de software die U wilt gaan gebruiken om de dia's te presenteren. De zogenaamde "driver" of besturings software van deze muis zit standaard al in iedere pc.

    De werking is eigenlijk al eerder aan de orde gekomen, maar de werking is dus simpel. Men maakt namelijk gewoon gebruik van één linkermuisknop uit een bestaande muis. Voornamelijk is er dus alleen een simpele modificatie aan de behuizing aangebracht. Het idee achter het geheel is dat de drivers van deze hardware het namelijk ondersteunen om meerdere muizen aan te sluiten. Het maakt hierbij trouwens niet uit van welk type de muizen zijn, of de aansluiting PS2 of USB is. Het is dus in principe mogelijk om 128 muizen op de pc aan te sluiten. (don't try this @ home :-P ) Ik wil hiermee aangeven dat U uw bestaande muis dus niet hoeft te ontkoppelen, maar dat er meerdere van dezelfde besturingsapparaten op één computer zullen werken.

Voor de freaks onder ons, dit gehele verhaal is ook van toepassing op computer toetsenborden, en dus niet alleen bij muizen. Ieder HID-compatible besturingsapparaat is in meervoud aan te sluiten, en dus ook om te bouwen naar-, of te gebruiken als presentatieknop. De echte elektronica freak maakt hem uiteraard vervolgens ook draadloze. Overigens moet men dan wel nagaan of deze moeite af te wegen is tegenover het te bereiken eindresultaat. Voor mensen die praktisch dagelijks presentaties houden, is dit dus te overwegen...
