Het idee was ten eerste om een handig apparaat te maken dat automatisch de telefoon na 5 keer zou opnemen, en een microfoontje zou inschakelen, zodat het als babyfoon te gebruiken was.

Maar ik ontdekte dat er een microcontrollertje te verkrijgen was, die de DTMF toontjes (toetstonen) uit de telefoonlijn kon filteren. Daar ben ik op in gegaan, en zodoende kon ik data over het telefoon netwerk gaan versturen. Vervolgens wilde ik dit apparaatje met een code beveiligen zodat alleen de eigenaar bijvoorbeeld het koffiezet- apparaat aan kan zetten. Want anders zou dat rotzooi geven. En op die manier kwam ik tot een steeds grotere schakeling, en ik wilde ook een terug- koppeling bij de juiste code, en automatisch laten ophangen na een 'x' aantal seconden enz.

Toen alles klaar was moest het op print, en er moest nog een kastje omheen. 2 kastjes om precies te zijn 1 voor laagspanning en 1 voor de stekkerdoos. Dat heb ik gedaan voor de veiligheid, en om het een beetje universeel te houden, zodat ik er niet perse een stekkerdoos aan hoef te zetten. Verder heb ik gekozen voor Europese inbouwstekkers omdat die lekker klein zijn, en gemakkelijk in te bouwen.

Dat is dus de reden dat het zo uit de hand gelopen is. Ik ben er dan ook wel een tijdje meer bezig geweest.

Bron foto: www.djoe.nl

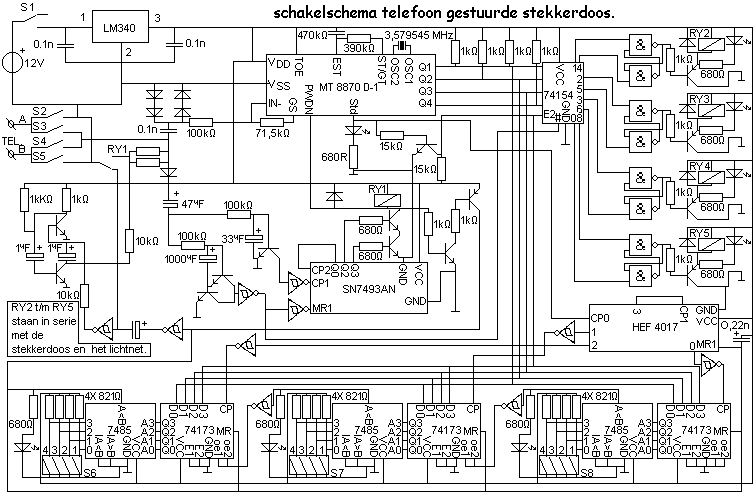

    Dit is het schema van dit apparaat...

DOWNLOAD



:: Foto's ::

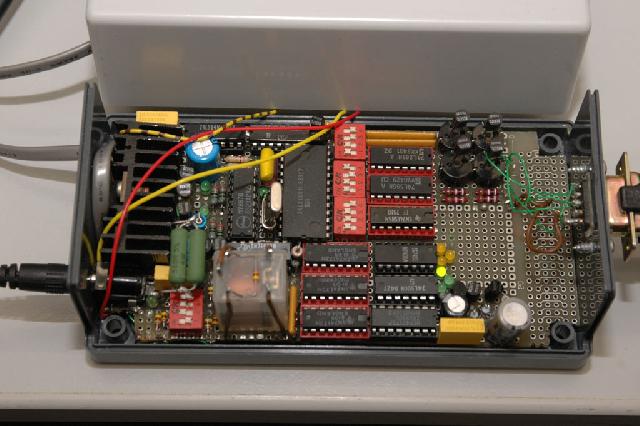

    Dit is het binnenwerk van het kastje

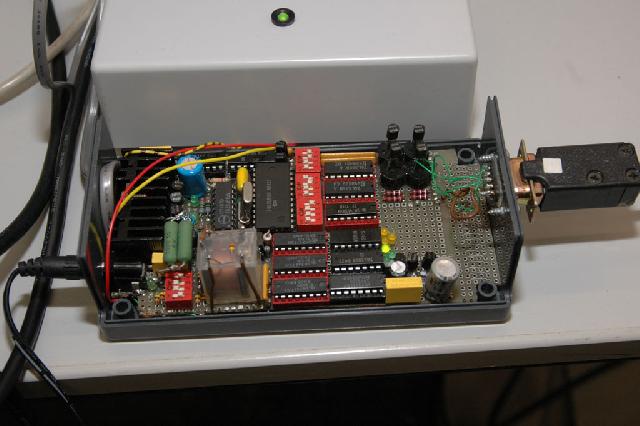

Dit is ook het binnenwerk van  kastje (ingezoomd)

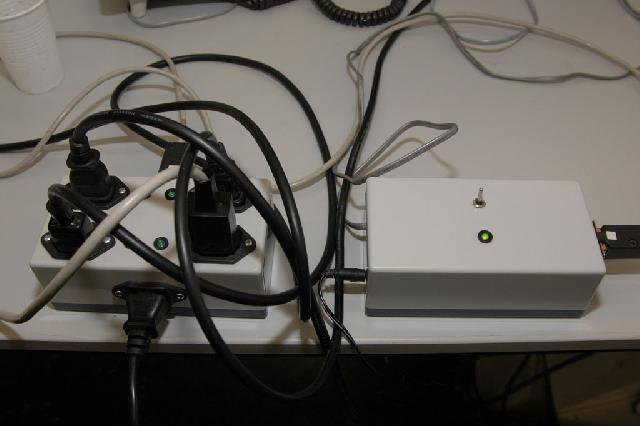

Dit is het totale systeem (het geheel).

Presentatie Technische Universiteit Eindhoven (TU-E).

bron: www.djoe.nl

Prijsuitreiking jonge onderzoekers (1e prijs)

bron: www.djoe.nl

Dit is de engelentrofee!

Dit is ook de engelentrofee, (close up)!
