Wie, o wie, baalt er niet van: Steeds maar om de paar uur je MP3 speler batterij vervangen door n nieuwe. Vanaf nu is er een nieuwe optie:

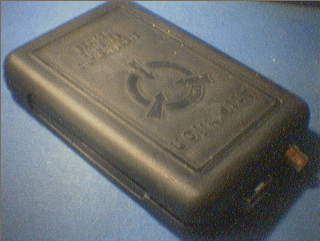

Hierin zitten 2 draadloze- telefoonaccu's verwerkt. Hierdoor kan het spelertje een hele tijd langer spelen. Het apparaat is zelfs in staat om zo veel vermogen te leveren dat je het batterijtje uit je MP3 speler eruit kan laten.

    Aansluiten is simpel: USB-stekkertje erin en je kan beginnen.

Opmerking: Ikzelf gebruik ook nog een andere plug, namelijk die van de auto-aansteker naar dit apparaat via de tulpplug. zeer handig voor op vakantie! (let op poling, en zekering, of plaats beveilingings diode)

    De accu's die hierin zitten kunnen uiteraard ook een keer leeg raken, maar zijn ook weer simpel op te laden via de gouden tulpplug naast de USB aansluiting. Tijdens het opladen van het apparaat, zie je aan de andere zijde een groen LEDje branden.

connectors

Mocht de accu leeg zijn dan gaat er aan de andere kant van het apparaat een rood ledje knipperen. Mocht de spanning echt te laag worden dan gaat het blauwe controle LEDje ook niet meer aan, en zal er alleen nog een rode knipperende led overblijven.

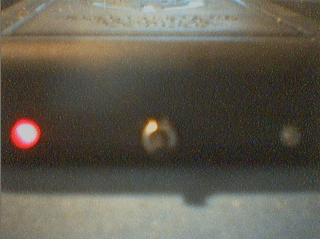

dan krijg je dus dit:

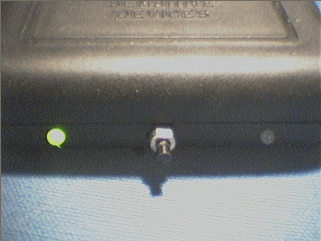

bij het opladen krijg je dit te zien:

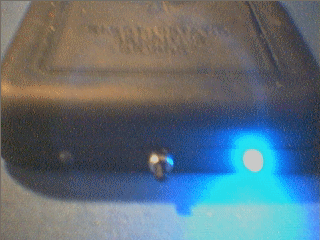

Als de accu's vol zijn, en alles is in orde, dan zie je dus dit:

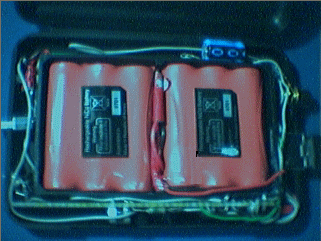

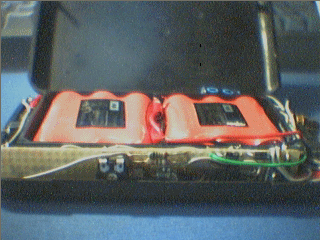

De binnenkant van "the black box"

    Verder is het belangrijk dat jou USB stick de massa met pootje 1 doorverbind, anders gaat het apparaat niet aan. Dit heb ik gemaakt om energie te besparen. Heeft jou USB stick deze functie niet, dan kun je in plaats van, de transistor een schakelaar gebruiken. Let op: sommige USB verleng kabeltjes hebben geen massa, maar wel pootje 2 t/m 5, hierbij werkt het apparaat niet. en zul je ook een schakelaar moeten gebruiken.

de meter...

Deze meter moet van te voren eenmalig worden afgesteld met de instel potmeter. Als de batterij bijna leeg is moet de led beginnen te knipperen. Maar met een volle batterij natuurlijk weer niet.

En dat LEDje is een soort 2-in 1 model, het kan 2 kleuren worden, rood en groen, Eigenlijk 3 zelfs, als men op beide pootjes spanning zet dan zal het LEDje oranje oplichten. Dit zal alleen gebeuren als je met een zeer lage batterij spanning gaat opladen met een half lege batterij, en tegelijk een belasting hebt (USB stick).

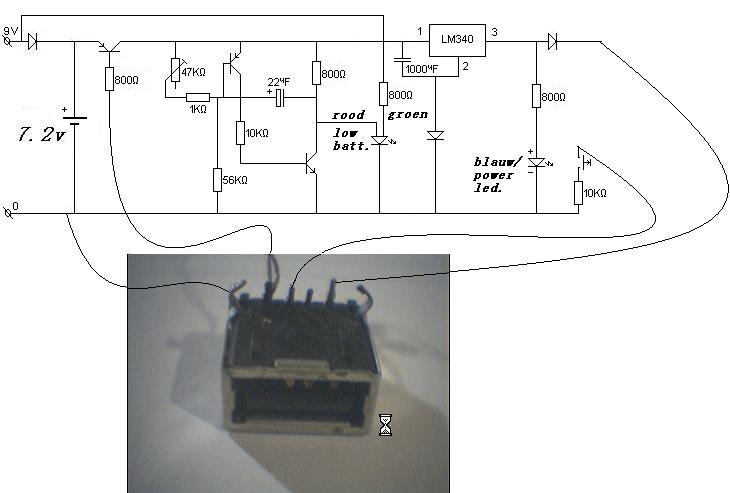

   Als je het wilt nabouwen dan kun je deze schakeling gebruiken.

Verder is de LM340 te vervangen door de 7805. Deze vinden we in bijna ieder fatsoenlijk apparaat. Het werkt als volgt: iedere spanning word omgevormd naar precies 5 volt tegenover de massa (de metalen plaat). Zorg er verder voor dat je er 100 % zeker van bent dat je de goede aansluitingen hebt dat er nooit meer dan 5volt op je USB - connector komt te staan.

Om dit te testen kun je pootje 1 en 2 van de USB - connector met je meet pen doorverbinden, en tegelijkertijd op pootje 5 meten.
