Deze USB tester heb ik eigenlijk ontworpen door nieuwsgierigheid, om te kijken WAT voor signaal er eigenlijk uit de USB poort komt. Kortom ik wilde er meer over te weten komen.



:: De schakeling ::

   De enige manier om hier achter te komen is door onderzoek te doen op internet. Dit leverde mij helaas (te) weinig informatie op. Daarom zat er nog maar een ding op: METEN = WETEN.

Ik wilde dus meten wat voor signalen de computer uitzond naar mijn USB apparaten. Toen ik van plan was om een meet bordje te gaan maken, was het natuurlijk een kleine moeite om er dan ook LED's bij te zetten. Dat gaf als "probleem" dat de USB-apparaten niet meer werkte, de stroom door de LED's was te groot om de apparaten nog genoeg te voeden. Mocht ik de LED's toch willen behouden, dan was ik genoodzaakt om het signaal te versterken, met transistoren.

Zoals je ziet gebruikt deze schakeling transistoren, dus USB2.0 gebruik ik liever niet om te meten, lager geeft meer zekerheid wat betreft de meting, ook de LED's zullen anders geen duidelijk beeld schetsen, over de data.

Ook is het gegeven bekend dat de data in- en uitgangen van de USB poorten altijd 1,25 volt TEGENOVER elkaar verschillen. Dit is om storing te voorkomen, en om extra zekerheid te bieden voor de data overdracht. Deze techniek wordt ook gebruikt om andere storingen en ruis op de kabels er softwarematig uit te kunnen filteren. Een andere oplossing die vaak gebruikt wordt is het afschermen met . Men zou vanuit dit standpunt gezien verwachten dat de ene led uit zou gaan terwijl de andere led op dat moment moet oplichten, en andersom. Het leuke is dat dit in de praktijk niet zo is. Dit kan ook komen omdat de duty cicle zodanig is aangepast dat het lijkt alsof dit niet waar is. Als vervolg op deze test schakeling heb ik al gedacht aan een schakeling met een opamp, zodat ik het spanningsverschil kan meten. De vraag hierbij is alleen of dat de opamp snel genoeg is, en of dat ik middels deze elektronica wèl kan zien wat er gebeurt. Een leuke uitbereiding op deze tester zou een reeks van schuifregisters zijn. maar ook voor deze upgrade is het van belang dat je zeker weet of dat dit gaat werken, want ook hier kamp je met hoge snelheden die via je  USB poort over worden gedragen.

:: wordt vervolgd::



:: Het schema ::

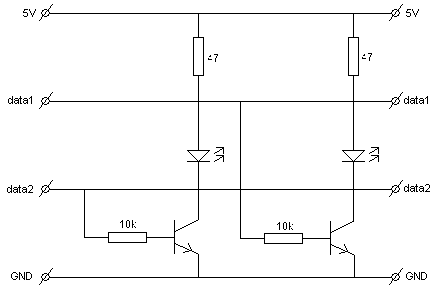

   Om aan al deze eisen te voldoen, heb ik hiervoor dus de volgende schakeling ontworpen:

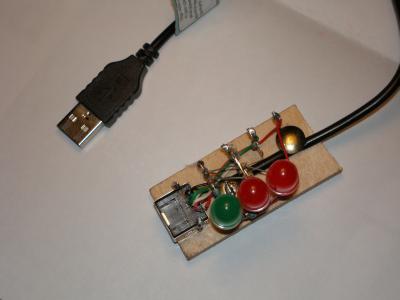

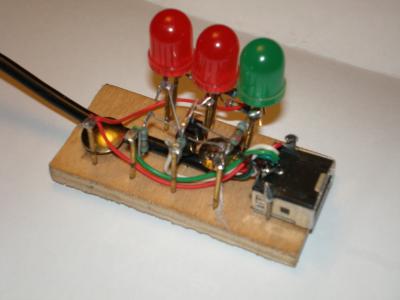

   Dit is het resultaat:
