Als men het over een laser heeft dan denkt men vaak aan de laserpennen die verkocht worden, of aan een lasershow. Lasers zijn er tegenwoordig ook in meerdere kleuren verkrijgbaar. Denk bijvoorbeeld aan rode, groene of zelfs blauwe lasers, De kleur van het type laser is aangeduid in nanometers. Als men namelijk een applicatie wil bouwen waarbij de kleur erg van belang is dan moet men dus kijken naar dit getal. Het laser effect bestaat uit talloze puntjes die naast elkaar geprojecteerd worden, en waarbij er zogenaamde knopen zichtbaar worden als men de afstand veranderd. Deze eigenschap van lasermodules is bruikbaar bij het maken van meetapparatuur. Bij een bepaalde rode laser is het dus mogelijk om er vanuit te gaan dat er bij een verschil in afstand om de 650nm een nieuwe knoop zichtbaar wordt. Als men deze knopen telt, kan de afstand bepaald worden. Nog een andere eigenschap is dat de laser module bestaat uit 2 diodes. Namelijk één laser diode, en één fotodiode, om het effect van de laserdiode te meten. In de meeste toepassingen wordt de fotodiode overigens niet gebruikt, omdat men gewoon de stroom of spanning door de laser begrenst.

Voor de gemiddelde hobbyist gaat dit een stapje te ver, en wil men gewoon wat spelen met de indrukwekkende lichtbron. ;-)

Er zijn verschillende classificaties laserdiodes verkrijgbaar. Klasse 1 is een type dat men vaak tegenkomt in cd spelers (pas hiermee op, dit zijn 'onzichtbare' infrarood lasers). De betere laserpointer en DVD-R(W) branders is uitgerust met een Klasse 3B laser. Hierbij is het niet aan te raden om in te kijken!!! Met behulp van de juiste "optica" (lenzen) is het mogelijk om een object te laten smelten (zwarte tape) of te ontbranden (lucifers). Maar natuurlijk ook ogen :-O , zie afbeelding hierboven!!!

    Om te beginnen is het handig om te weten wat we van een laser diode kunnen verwachten en dat we weten hoe de laser diode eruit ziet. Er zijn natuurlijk veel verschillende soorten laser diodes, maar de meest gangbare laserdiode ziet er zo uit:

In de realiteit kom je hem vaak zo tegen in apparaten:

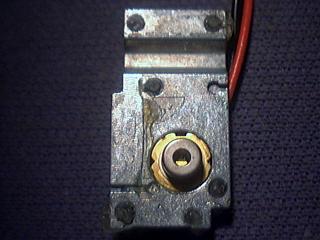

Wat er op deze fot te zien is, is een laserdiode ( goud ) en een zogenaamde "heat sink" die eromheen zit. Als je een laserdiode ergens uit sloopt, doe je er verstandig aan om deze op de diode bevestigd te laten zitten. De diode wordt zodoende minder heet. Verder loop je een heel goot risico dat de laser diode kapot gaat bij het uitnemen uit de koelplaat.

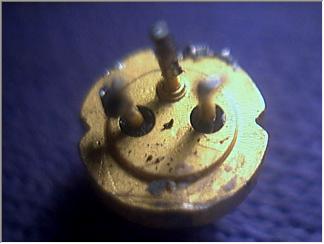

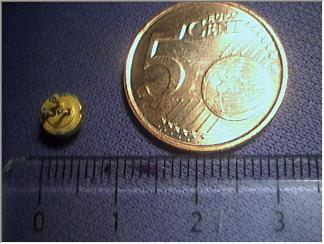

De laserdiode is hierboven vergroot afgebeeld, in werkelijkheid is de laser diode maar een paar millimeter.

Schaalverdeling meetlat in centimeters.

De laser diode bevat 3 aansluitingen. De middelste aansluiting is verbonden met de behuizing en is dus ground (GND). De linkse aansluiting op onderstaande tekening is de laser diode zelf, en de rechter pen is voor de photo diode.

Het echte aansluitwerk kun je op verschillende manieren aanpakken, de meest eenvoudige manier is de volgende.

Voordat je de laserdiode aansluit, moet je controleren of dat er daadwerkelijk niet meer dan 2.8 volt op staat!

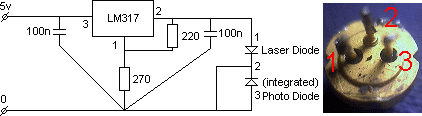

De pennen 2 en 3 worden zoals je al kunt zien met elkaar doorverbonden. In werkelijkheid komt er dit als volgt uit te zien:

    Een laserdiode kun je uit verschillende apparaten halen, denk aan een Laserprinter of een DVD brander. Hier wordt een uitleg gegeven hoe men het gemakkelijkste en veiligste een laser uit een DVD speler kan slopen;

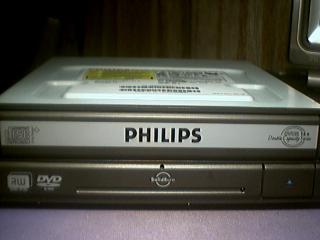

Neem een DVD brander:

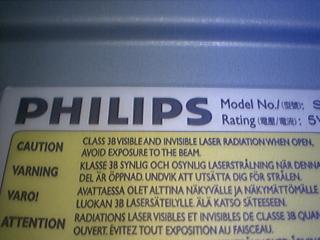

Zorg dat U zeker weet dat er er OOK een "VISIBLE" laser in zit: (3B)

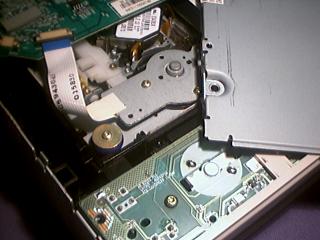

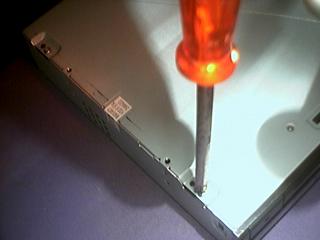

Schroef het geheel open.

Haal de kleine deksel eraf. (aan de onderkant)

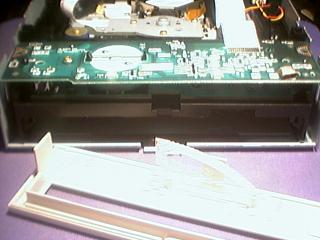

Haal het frontje eraf, zodat ook de andere deksel eraf kan.

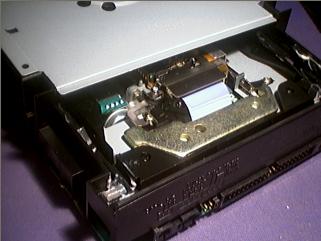

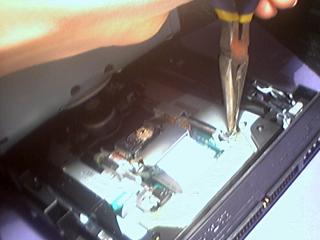

Schroef, of buig, het metalen gedeelte eraf of naar boven zodat je de mechanica los kunt maken.

Als je de laser ziet, zorg je dat je de metalen pennen die aan beiden kanten van de laser zitten los kunt maken.

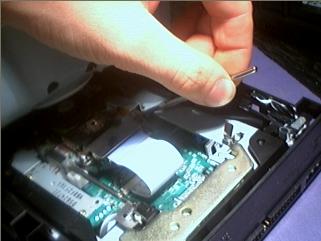

Maak de klemmen van deze metalen pennen los, en wrik de pen uit de klem.

Neem de pennen uit de DVD brander.

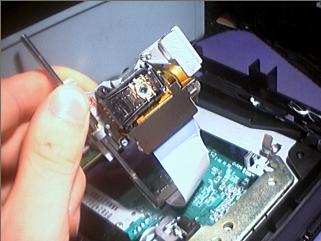

Neem ook de laser module uit de DVD brander, en maak de witte flat - cable los.

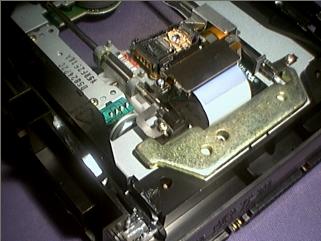

Hier zie je 2 lasers zitten. De linker laser is "visible" en de andere laser is "invisible". De visible laser is de 3B bruikbare sterke laser. De andere kunnen we namelijk niet zien. (alleen met een camera, die ook infrarood doorlaat)

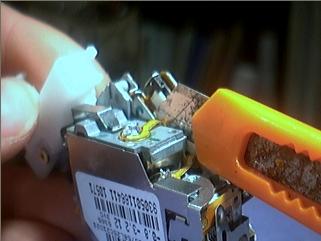

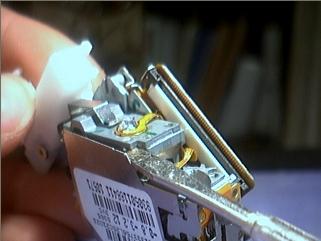

Snijd de flexibele flatcable van de laser los van het geheel.

Dit is het resultaat, zorg dat het moduletje los zit.

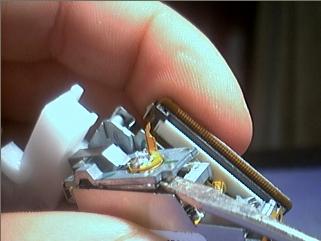

Zet nu de schroevendraaier onder de koelplaat van de laser, en breek de lijm los.

Duw en draai de schroevendraaier zodanig dat de laser module eruit komt.

Dit is de module die je overhoud.

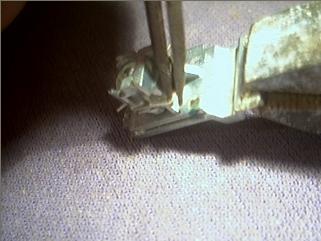

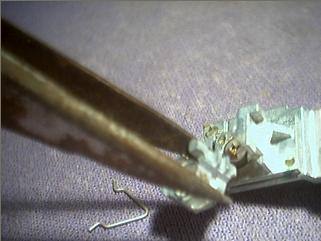

Verwijder het metalen pennetje dat de optica op zijn plaats houd.

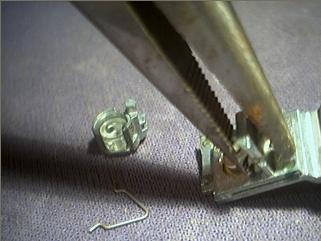

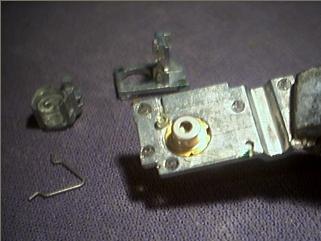

Verwijder de optica. (deze optica is niet de juiste, het is namelijk met een soort patroon om de DVD goed te kunnen lezen.)

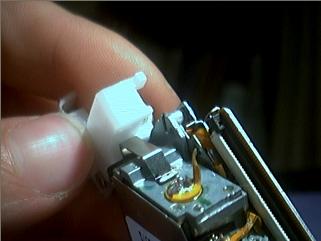

Breek de lijm, en trek de andere houder van het koelplaatje af.

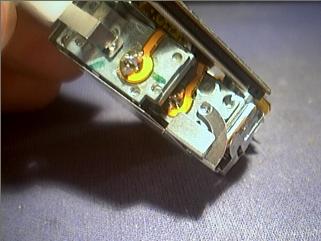

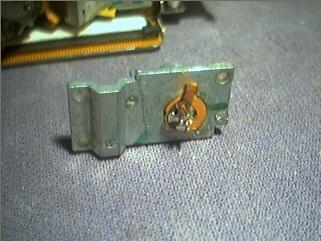

Als het goed is, is dit de uiteindelijke laser module die je overhoud.

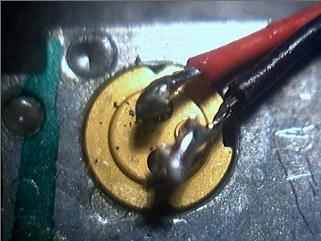

Als laatste doe je er verstandig aan om het stukje flatcable voorzichtig van de laser af te solderen, want bij het her solderen veroorzaakte dit stukje geleidend plastic kortsluiting in mijn schakeling. Let hierbij op dat je de lasermodule zelf niet te warm stookt met de soldeerboud, omdat de laser hier niet tegen kan.

    In principe kun je laserdiodes voor heel erg veel doeleinden toepassen. Een van de projecten waarbij ik zelf laserdiodes heb toegepast is in het achterlicht van mijn fiets.

Dit zijn de gerelateerde projecten:

Laser backlight ( laser bike mod 1 )     Dit is een project waarbij de fiets eraan moet geloven in plaats van de PC kast! Op de foto is een laser achterlicht als voorbeeld afgebeeld. Natuurlijk is dit systeem ook voor pc's te gebruiken. Lees meer! Datum: 06-10-2007 Auteur: Johnny Heesterbeek Categorie: Casemodding

'Neon look a like' met laserdiode (laser bike mod 2 )      Deze mod behoort tot de wat kleinere case mod projecten. Simpel maar toch leuk, een aanrader voor beginners. Klik hier als U meer over deze mouse mod te weten wilt komen. Lees meer! Datum: 21-10-2007 Auteur: Johnny Heesterbeek Categorie: Casemodding



Maar voor wat functionelere toepassingen kun je denken aan meetapparatuur, of sensoren bij een alarm systemen, door middel van het gebruik van een LDR. (het is aan te raden hier nog extra elektronica bij te plaatsen)
